ステンドグラスドア　Ｙレール引き戸オーダー（特殊）

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

Ｙレール引き戸オーダー（特殊）
※現場加工品

片引・引違・２本引・引分・OSのオーダーサイズお見積り承ります、
お気軽にお問い合わせください。

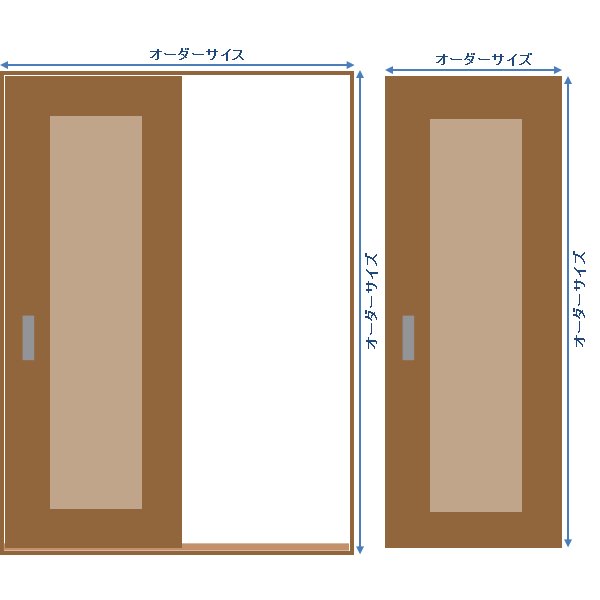

●片引
■ 納期
ご注文（ご入金）後、２～３週間ドアセット：３週間
（工場の稼働状況により遅れる場合がございます。）

■ 仕様（製品サイズ）
FH1,870mm〜FH2,070mm×FW1,450mm〜FW1,750mm
（ドア：DH1,831mm〜DH2,031mm×DW715mm〜DW865mm×T33mm）
ドア枠見込み：W：114mm、S：155mm、L：175mm

先頭に戻る

●アウトセット【ＯＳ】
■ 納期
ご注文（ご入金）後４週間前後
（工場の稼働状況により遅れる場合がございます。）

■ 仕様
（ドア：DH1,815mm〜DH2,000mm×DW715mm〜DW865mm×T36mm）
※（※1・※2・※3）を基にDHとDWを算出して下さい。

■ 納まり図
●固定枠
横断面

※1 下記寸法を参考にDHを指定してください。
・扉下端～床面＝9.5mm
・扉上端～アングル下端＝18mm
例）床面～枠上端＝2000mmの場合→2000-9.5-18＝DH 1972.5mm

※2 下記寸法を参考にDWを指定してください。
・開口の曲がり等を考慮し、3mm程度の調整しろを考慮してください。
例）枠外幅800mm、調整しろ3mmの場合→800+3＝DW 803mm

※3 閉時の戸尻から開時の戸先の寸法（A寸法）を指定してください。
例）枠見付30mm、ひき残し100mmとする場合→30+100＝A寸法 130mm

先頭に戻る

●引違
■ 納期
ご注文（ご入金）後、３～４週間
（工場の稼働状況により遅れる場合がございます。）

■ 仕様（製品サイズ）
FH1,870mm〜FH2,070mm×FW1,450mm〜FW1,750mm
（ドア：DH1,831mm〜DH2,031mm×DW760mm〜DW910mm×T33mm）
ドア枠見込み：W：114mm、S：155mm、L：175mm

■ 納まり図
●固定枠
横断面

●ケーシング枠
横断面

先頭に戻る

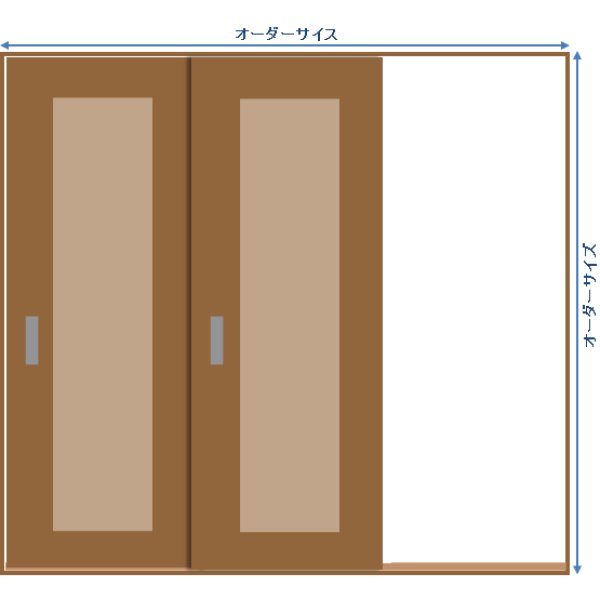

●２本引込【２本引】
■ 納期
ご注文（ご入金）後、３～４週間
（工場の稼働状況により遅れる場合がございます。）

■ 仕様（製品サイズ）
FH1,850mm〜FH2,070mm×FW1,845mm〜FW2,640mm
（ドア：DH1,831mm〜DH2,031mm×DW715mm〜DW865mm×T33mm）
ドア枠見込み：S：155mm、L：175mm

■ 納まり図
●固定枠
横断面

先頭に戻る

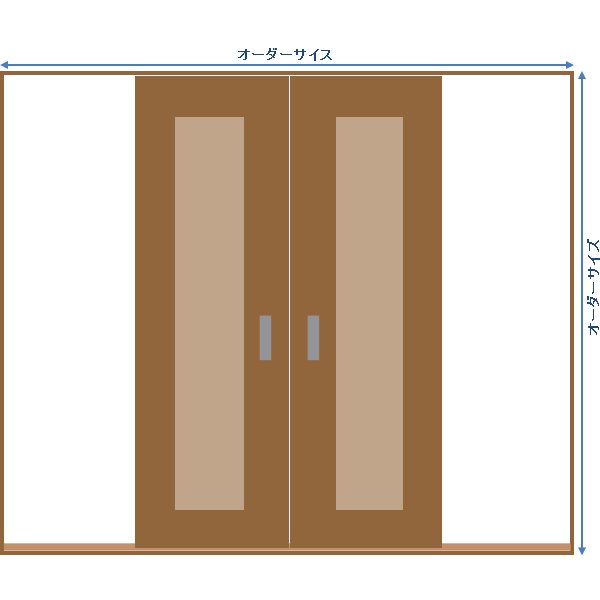

●引分
■ 納期
ご注文（ご入金）後、３～４週間
（工場の稼働状況により遅れる場合がございます。）

■ 仕様（製品サイズ）
FH1,850mm〜FH2,070mm×FW2,460mm〜FW3,440mm
（ドア：DH1,800mm〜DH2,031mm×DW720mm〜DW900mm×T33mm）
ドア枠見込み：W：114mm、S：155mm、L：175mm

■ 納まり図
●固定枠
横断面

●ケーシング枠
横断面

先頭に戻る

■ 木部色（カラー）


ブラックウォールナット	クエストブラウン	シャトーメープル
		※画像は実物と色合いが異なります。実物のカットサンプルをご用意しておりますのでお申し付け下さい。
ホワイトオーク	プレーンホワイト

■ 付属品

〔ドア枠セット〕
片引引違２本引引分 OS


引手（シルバー）		ソフトクローズ油圧ダンパー機能、スプリングの併用によって扉を減速し跳ね返りを防止		三次元調整戸車調整機能付きの脱輪しにくいＹ戸車		バンポン（クリア）ドアを開いた際の衝撃を吸収 ※アウトセットには付属されません。

〔ドア枠・レール〕

片引引違２本引引分

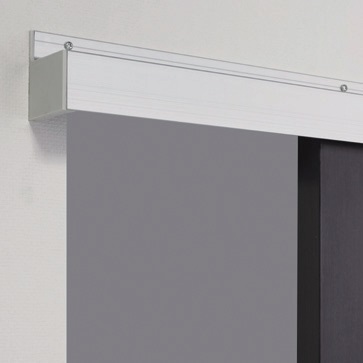

固定枠		樹脂下枠		上レールソフトクローズ機能を搭載したアウトセット用上レール。壁紙になじみやすいシルバー色です。		直付Ｙレールソフトクローズ機能を搭載したアウトセット用下レール。（現場カットあり）

〔ドア単体〕
●引手
●戸車（調整機能無し）
●大手テープ
現場に合わせてドアを加工してご利用下さい。

■ 見積り依頼シート
オーダーサイズ、ドア単体をご希望の場合は、以下のアイコンから
「見積り依頼シート」をダウンロードしていただき、必要事項をご記入の上、
FAXまたは、メールでお送りください。折り返し、ご連絡させていただきます。
FAX番号： ０３－６７６６－８９７１、メールアドレス： info@d-kuru.ocnk.net
