施工がスムーズ! 軽量パネル用フィックスです。
ホーム | 建築資材 > ポイントフィックスステンレス面付け型フィックス
商品詳細

ステンレス面付け型フィックス[OT-G520-SUS]

販売価格: 1,120円~1,630円 (税込)
オプションにより価格が変わる場合もあります。
パネル厚:
直径:
数量:

施工がスムーズ!
軽量パネル用フィックスです。


特長
・アクリルパネル等の軽量パネル用フィックスです。
・ステンレス製で、耐蝕性、耐熱性に優れています
・前面からの取付けで作業がスムーズです


価格表
品番:OT-C520-SUS-1対応パネル厚:5∼10mm直径:Φ25mm1,600円
品番:OT-C520-SUS-2対応パネル厚:5∼8mm直径:Φ25mm1,300円
品番:OT-C520-SUS-3対応パネル厚:5∼10mm直径:Φ19mm1,200円
品番:OT-C520-SUS-4対応パネル厚:5∼8mm直径:Φ19mm1,100円

特記事項
・アクリル等の軽量パネル用ですが、ガラスへの取付けも可能です。

補足
・取付ネジは付属していません。別途ご用意下さい。
 推奨ネジ:M4皿小ネジ

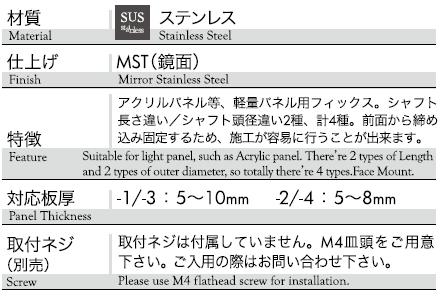

材質:ステンレス、仕上げ:鏡面、対応ガラス厚:(OT-G520-SUS-1) 5〜10mm、(OT-G520-SUS-2)5〜8mm、(OT-G520-SUS-3)5〜10mm、(OT-G520-SUS-4)5〜8mm、


取付参考図

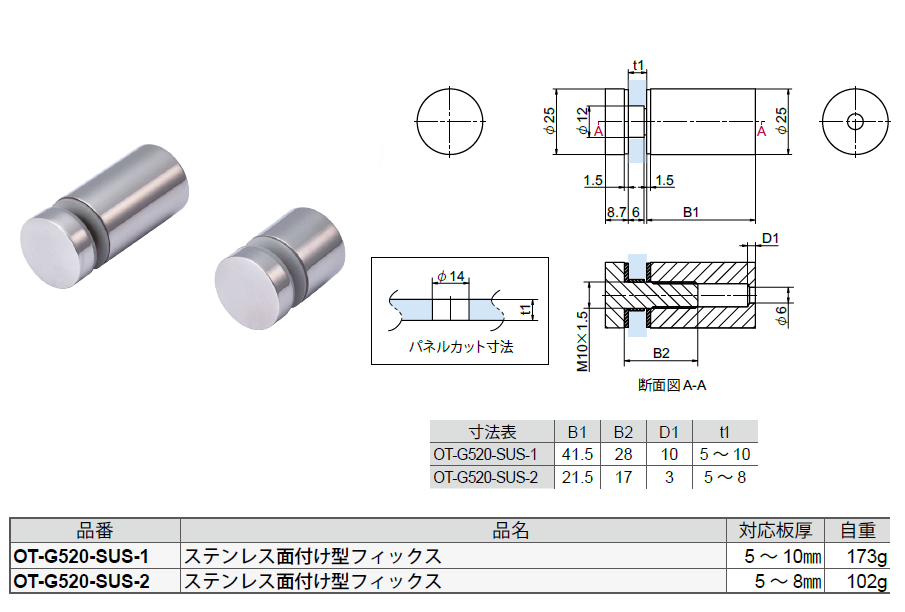

《寸法図》

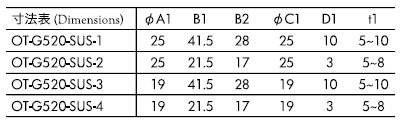

寸法表


先頭に戻る


「ポイントフィックス」トップへ

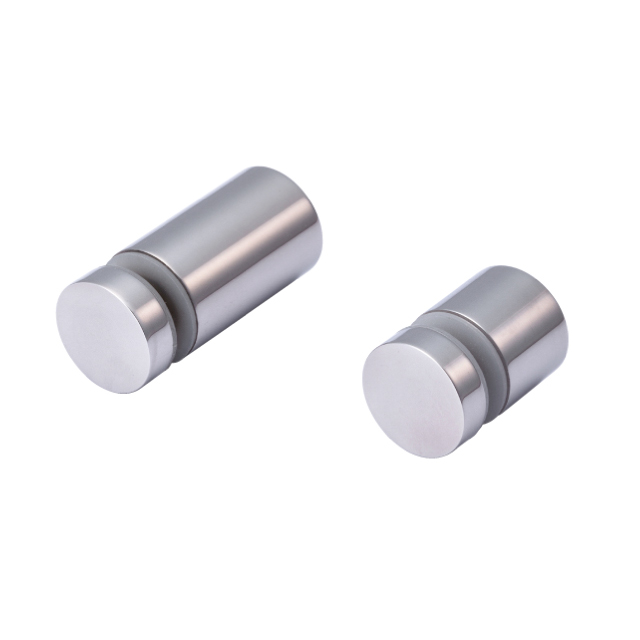

他の写真
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)

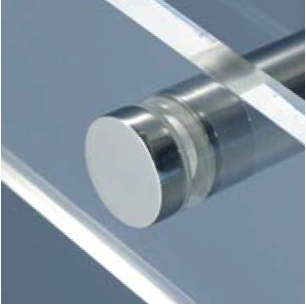

使用例
(画像をクリックすると大きく見られます)

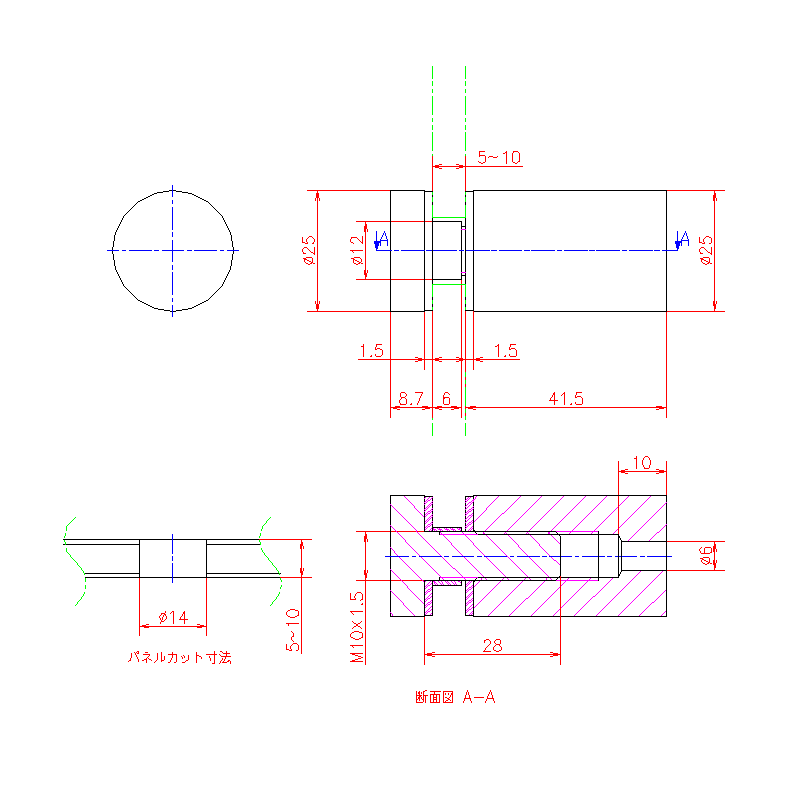

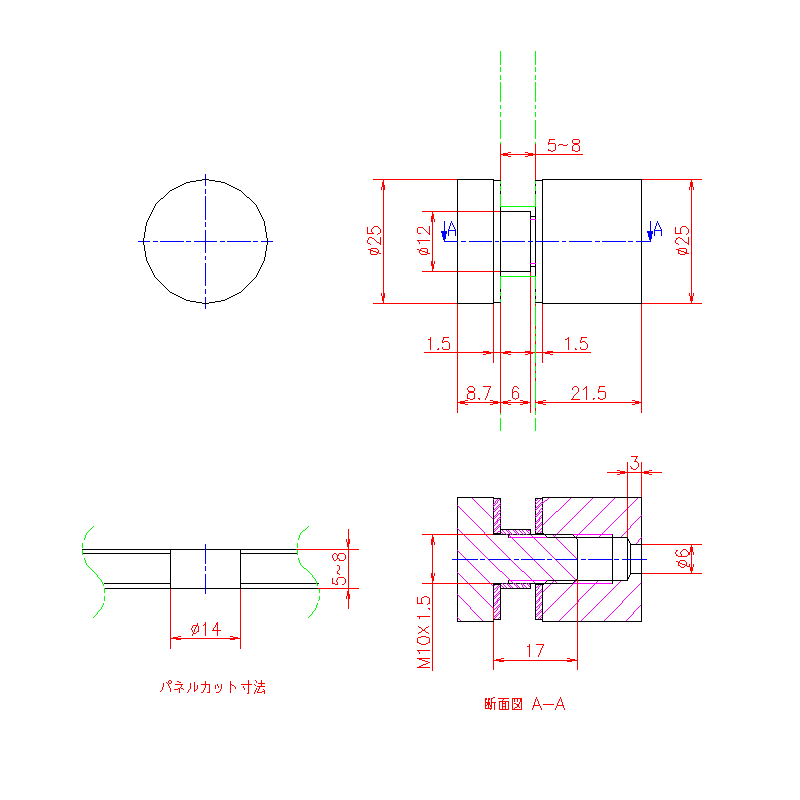

図面
