ステンレスガラス用手摺ブラケット [OT-G270-SUS-MST-1/-2]

ステンレスガラス用手摺ブラケット [OT-G270-SUS-MST-1/-2]

販売価格: 7,028円(税込)

希望小売価格: 7,452円

パイプ径:
数量:

商品詳細

調整機能付きで施工スムーズ!


特徴
・ガラス板面から手摺パイプ(φ38mm、φ34mm)を持ち出すブラケットです。
・上下方向に基準値より±5mm調整可能です。
・ステンレス製で、耐蝕性、耐熱性に優れています。
・仕上げ:MST(ミラーステンレス)
・対応ガラス厚:8〜22mm
・取付工具(別売)締め込み工具は引掛けタイプφ34を使用します。
 別途お問合せ下さい。

品番   備考
OT-G270-SUS-1-MST   対応パイプ径:φ38
OT-G270-SUS-2-MST   対応パイプ径:φ34


補足
・手摺パイプは付属していません。別途ご用意下さい。
(対応パイプ径:φ38mm、φ34mm)

注意
・ブラケット取付ピッチは900mm以内として下さい。
・本製品は首振りタイプではないため、階段等で使用する場合は、
 本体を斜めに取り付けて下さい。


材質:ステンレス、仕上げ:ミラーステンレス、対応ガラス厚:8〜22mm、持ち出しφ38mm、φ34mm

特徴

先頭に戻る


パイプ受けのシャフトを回すことで、
基準値より上下方向に調整が可能です。
ガラスカット位置に多少のズレがあってもブラケットで調整できます。


調整機能
基準値より上下方向に+5mm/-3mm
調整可能。さらに首振り機能が追加され、
階段などで本体を斜めにすることなく取付可能です。


対応ガラス厚は8mm〜12mm
フィックスのねじシャフトの寸法を長く設定しているので、
対応ガラス厚は8mm〜22mmで、合わせガラス10mm+10mmまで対応する事ができます。

フィックス頭が共通

フィックス頭がφ38mmで、フィックス頭が
共通の弊社製品を使用すれば、
ガラス空間におけるバルコニーや
階段手摺、光壁などのフィックス頭の
デザインの統一ができます。
シンプルで汎用性の高く幅広く
ご使用頂けますので是非ご検討下さい。

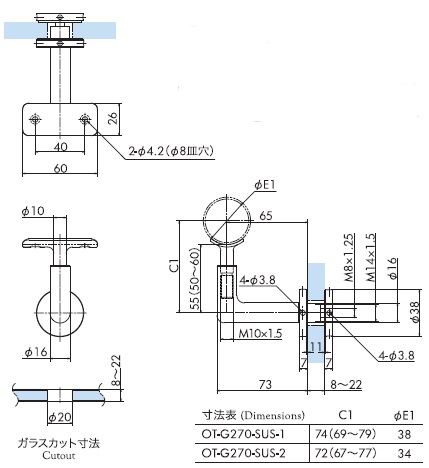

《寸法図》

先頭に戻る

他の写真
