ステンレス壁用手摺ブラケット [OT-G275-SUS-MST-1/-2]

ステンレス壁用手摺ブラケット [OT-G275-SUS-MST-1/-2]

販売価格: 7,843円(税込)

希望小売価格: 8,316円

パイプ径::
数量:

商品詳細

取り付け時に微調整がきく優れもの!

ガラスに開けられた切りかき穴が、現場でぴったり合わない場合にも、
当ガラス用手摺ブラケットなら、取り付け時に微調整がきく優れもの!
これが、ご好評頂いている最大の特徴です。


特徴
・壁面から手摺パイプ(φ38mm、φ34mm)を持ち出すブラケットです。
・上下方向に基準値より±5mm調整可能です。
・ステンレス製で、耐蝕性、耐熱性に優れています。
・仕上げ:MST(鏡面)
 ※その他仕上げのご要望は別途ご相談下さい。
・取付工具:#4.8皿木ネジをご用意下さい。

品番   備考
OT-G275-SUS-1-MST   対応パイプ径:φ38
OT-G275-SUS-2-MST   対応パイプ径:φ34


補足
・手摺パイプは付属していません。別途ご用意下さい。
 (対応パイプ径:φ38mm、φ34mm)

注意
・ブラケット取付ピッチは900mm以内として下さい。

・本製品は首振りタイプではないため、階段等で使用する場合は、
 本体を斜めに取り付けて下さい。

材質:ステンレス、仕上げ:ミラーステンレス、持ち出しφ38mm、φ34mm

特徴

先頭に戻る



上下方向に調整機能がついた固定タイプ(OT-G270-SUS)と、階段の傾斜に合わせて角度調整機能を備えた首振りタイプ(OT-G280-SUS)。これら手摺用ブラケットのラインナップがさらに充実しました。

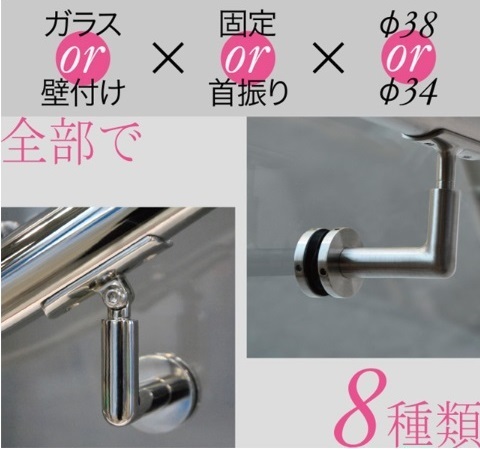

「ガラス or 壁/固定 or 首振り/φ38 or φ34で計8種類」

階段のガラス壁から踊り場の壁面まで、手摺りが連続する現場において、
従来のガラス用手摺ブラケットでは踊り場壁面への取付けには、
別途、壁用の持ち出し金具を用意する必要がありました。
そこで、この度新たに新製品として加わったのが、OT-G275-SUS、OT-G285-SUS
壁用の手摺ブラケットです。

壁付けタイプも調整機能付きで施工スムーズ

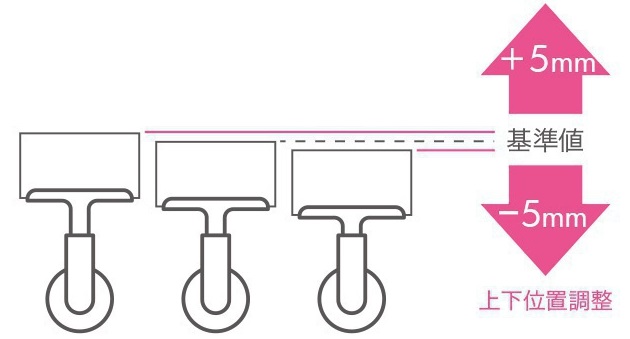

壁付けタイプもパイプ受けのシャフトを回すことで、基準値より上下方向に調整が可能です。



OT-G275-SUS/壁用手摺ブラケット

OT-G275-SUSは、基準値より上下方向に10mm(+5mm/-5mm)調整可能です。



OT-G285-SUSステンレス壁用手摺ブラケット(首振タイプ)

OT-G285-SUSは、基準値より上下方向に8mm(+5mm/-3mm)調整が可能です。

さらに首振り機能によって、階段の傾斜に合わせて手摺りを支えるブラケット部のみ、

首を振れるので、壁面に取り付ける本体は垂直に持ち出せる事が最大の特徴です。



先頭に戻る


φ38mmに加えて、φ34mm用を揃えました。
OT-G270-SUS首振りタイプOT-G280-SUS首振りタイプ

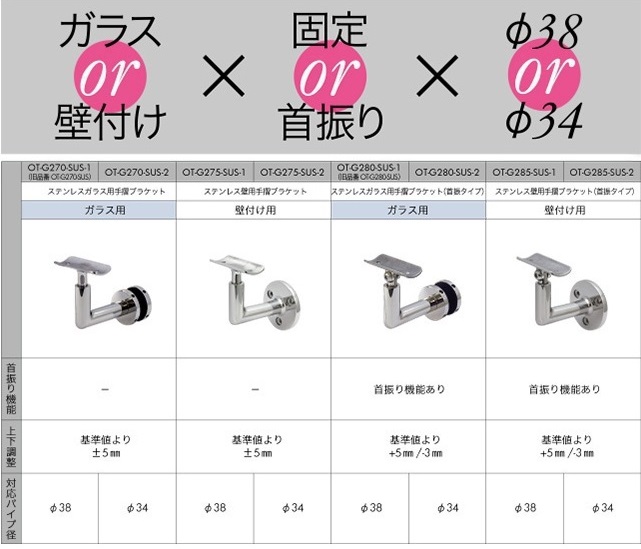

手摺用ブラケット、8種一覧
取り付ける相手は?(ガラスor壁)、本体のブラケットタイプは?(固定or首振り)、また手摺りの太さは?(φ38 or φ34)、現場の仕様環境に合わせて、お選び下さい!

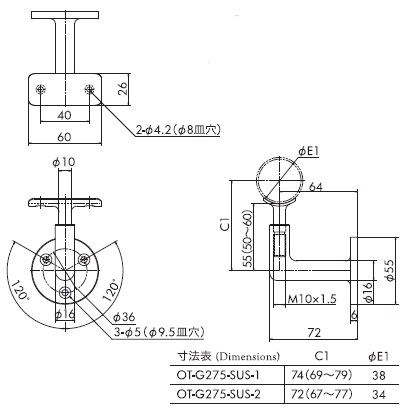

《寸法図》

先頭に戻る

他の写真
