亜鉛ダイキャスト +ゴム 床付用戸当り(1ヶ)/ φ38×50.5mm

ホーム | 建築資材 > 戸当り亜鉛ダイキャスト +ゴム 床付用戸当り(1ヶ)/ φ38×50.5mm
商品詳細

亜鉛ダイキャスト +ゴム 床付用戸当り(1ヶ)/ φ38×50.5mm[AUT270]

販売価格: 1,870円 (税込)
仕上:品番:
数量:
ドアの開け閉めにも安心感をあたえます。
壁の衝撃破損や蝶番(ヒンジ)の負荷を和らげ、お部屋のアクセントにも。
円柱形シルバー+ブラックゴムが、ドアをしっかり受け止めます。


戸当り [ユニアート]
ドアストップ(戸当り) 床付け(フック付き)


特 長
●       1ヶ価格です。
《施 工》   専用アンカー
《サイズ》   Ø38×50.5mm

製品仕様
●AUT271-012:亜鉛ダイキャスト クロム+ゴム ブラック

 AUT271-017:亜鉛ダイキャスト サテンニッケル+ゴム ブラック

注 意
●〔常備在庫品〕小口用として常備しております

※¥20,000以上お買い上げで送料無料です。

施 工
●コンクリート床などにはアンカーが必要です。
 取付アンカー別売:CAP-01 ¥150

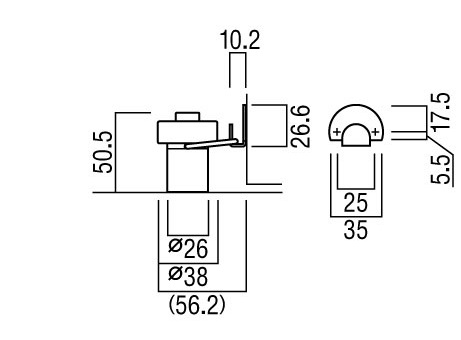

詳細図






注)掲載している製品内容は、部品としての品質範囲です。
 この部品を使用した最終製品の機能・性能・安全を保証するものではありません。


先頭に戻る



取付・取扱に関するご注意

■取付けの際は、説明書(本紙)をご確認の上、正しく施工してください。また、取付け後に必ず動作確認をしてください。
■本製品の耐荷重は60kgfです。(フックの耐荷重は30kgfです。)それ以上の荷重を加えると破損してケガをするおそれがあります。
■本製品は屋内用です。屋外や浴室など水のかかる場所、湿度が高い場所に取付けないで下さい。
■マグネットは扉を一時的に固定するものです。衝撃や風でマグネットが外れて扉が破損したりケガをする恐れがあります。
■強風時はマグネットやフックが外れる場合があります。戸当りでの扉の開放は避けて確実に扉を閉めて下さい。
■お手入れは水又は薄めた中性洗剤を含んだやわらかい布で拭いてください。アルコール・シンナー等の有機溶剤や酸性・アルカリ性の洗剤・クレンザー等のご使用ならないで下さい。

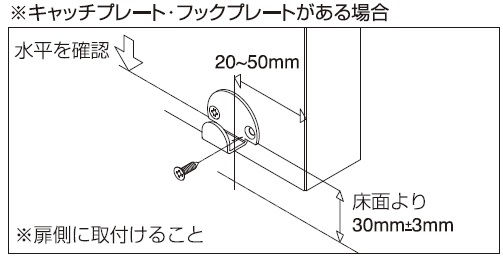

(1)取付高さは床面より30mmをプレート下端に合わせます。
(2)戸先から20mm〜50mmの間に位置決めをしてください。
尚、扉の中央附近に取付けると扉が変形・破損する場合がありますので避けてください。
(3)水平を確認しながら付属ネジ2本で固定します。

(1)本体を壁に置き、フックリングを扉側のプレートの位置に合わせます。この状態で扉を開き、取り付け位置を調整します。
(2)扉を開けたときにレバーハンドル等が壁に当たらず適当な隙間(10mm以上)が確保される位置としてください。
(3)本体から床面取付金具を外して(1)で決めた位置に付属ネジ3本で固定します。
(4)戸当り本体を金具にねじ込んで、しっかりと固定します。

(1)木床と同じ要領で戸当りの取付け位置を決めます。
(2)本体から床面取付金具を取外します。尚、コンクリート床に使用の場合は、この金具は使用しません。
(3)アンカー(別売)CAP-01を床に挿入します。
(4)戸当り本体を金具にねじ込んで、しっかりと固定します。

● 戸当りが扉に当たっている状態で、レバーハンドル等が壁に接触せず、適当な(10mm以上)隙間があること。
● 本体がしっかり固定され、床面に密着していること。
● 戸当りのフックが扉のプレートに確実にかかること。
● フックリングがフックプレート(扉面)に対し90°の方向に固定され、確実にフックがかかること。



先頭に戻る

「 戸当り 」トップへ

他の写真
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
【参考製品】AUT270
