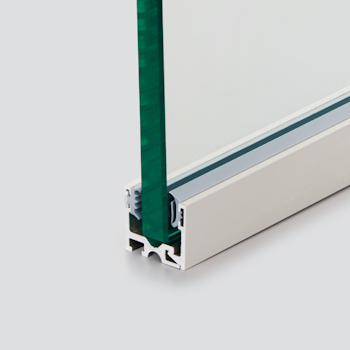

FIXガラス用チャンネル

材質と仕様
ステンレス: 耐久性、美観に優れる。鏡面・ヘアーライン仕上げなどがある。
規格製品と造作で制作できます 設置環境で自由設計できます。
アルミ: 軽量で加工しやすい。クリアシルバー・ブラックなどの仕上げがある。


ワンタッチ式チャンネル:サイドカバーを後で取り付けられます。

ガラス厚み対応: 8mm用、10mm用、12mm用など、対応するガラスの厚みによって種類があります。
溝の深さ: 上部はケンドン(上げ落とし)で建て込みやすくするため、溝の深いチャンネルを使用することもあります。
設置タイプ
二方設置: 上下二方向の金具で固定。
三方設置: 上下二方向と左右どちらかの壁の三方で固定。
四方設置: 上下左右の四方から固定。
取付方法
直付: 壁面に直接取り付ける。
埋込: 壁に溝を掘り、チャンネルを埋め込む。
施工方法 一般的な施工方法としては、以下の手順があります。
チャンネルの固定: コの字チャンネルを上部・壁側・下部にビスなどで固定します。
ガラスの挿入: 固定されたチャンネルの溝にガラスを差し込みます。上部が深いチャンネルの場合、ガラスを上部の溝に深く差し込んでから、
下部の溝に落とし込むように建て込みます(ケンドン工法)。
固定とシーリング: ガラスとチャンネルの隙間にバックアップ材を入れ、シリコンシーリング材で固定し、水密性や気密性を確保します。
ワンタッチ式チャンネル 参考ページ
https://www.d-kuru.com/product/5519
アルミチャンネル 参考ページ
https://www.d-kuru.com/product/2137
