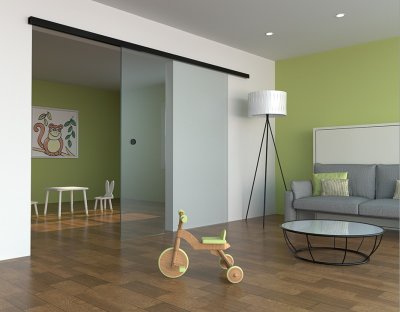

上吊りガラス引戸 Hanging & Sliding_black [H & S_black]

上吊りガラス引戸 Hanging & Sliding_black [H & S_black]

販売価格: 320,540円~442,750円(税込)

オプションにより価格が変わる場合もあります。

タイプ:
数量:

商品詳細

世界のスタンダード的人気商品!

【特徴】
●便利な上吊り、引き戸タイプ(バリアフリー
●ガラスの吊り金具への固定は挟み込むだけなので、スピーディーな施工ができます。
ソフトクローズ機能付き(高機能)
●耐荷重120kg(高耐久性
●2タイプの耐荷重仕様(80kg,120kg)から選定可能なコストパフォーマンスを実現。
●ドイツが世界に誇る高品質(ドイツ製

【仕様】

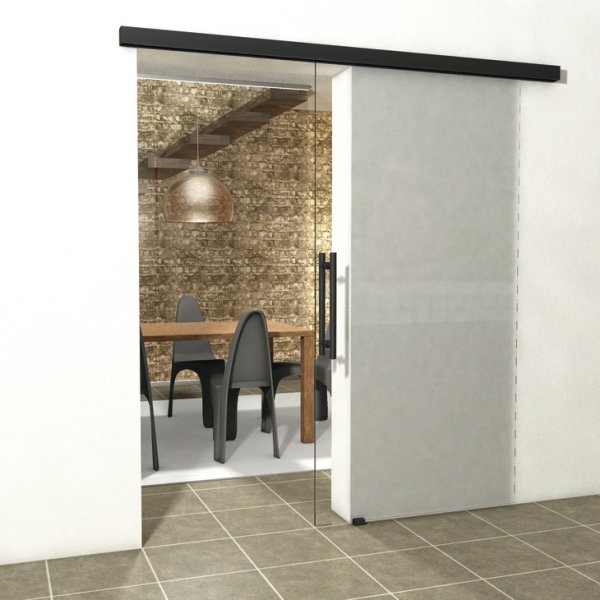

床レール無しの上吊り式引戸(Hanging & Sliding Door)です。
特徴: 全面ガラス引戸
調整:上下+5/-3mmの扉高さ調整機能付
レール取付方法: 壁付け、または天井付け
扉取付方法: ブラケットに挟み込んで固定(ガラスの切欠加工は不要)
扉厚: 8mm,10mm
耐荷重: 80kg、120kgから選択
ソフトクローズ(静かにゆっくり閉まる)機能付き
扉幅: 530mm以上(ソフトクローズ無し)、630mm以上(ソフトクローズ付き)
扉高さ: 扉幅の3倍以下

(←納まり参考図面です。クリックで拡大します。)
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。
【参考動画】
※参考動画はシルバー色です。


タペガラス 透明ガラス

【基本セット価格 H&S-120(耐荷重:120kgタイプ)】
ガラス+金物一式:402,500円(税別)

ドアサイズ: W1,200mm×H2,400mm
ガラス: 厚さ:10mm、強化ガラス+飛散防止フィルム貼り
レール取付仕様: 壁取付、ソフトクローズ機構
【価格内訳】 ※スマートフォンでご覧の方は端末を横にしていただきますと表が見やすくなります
No. 品名・仕様 数量 単価 金額
 サイズ:W1,200mm×H2,400mm×T10mm(重量:約72kg)
 透明強化ガラス、透明飛散防止フィルム貼り
¥169,800 ¥169,800
 H&S用金物セット(Slidoクラシック・耐荷重120kg)
 ランニングギア、上ストッパー、フロアガイド、ソフトクローズ機構
¥85,800 ¥85,800
 上レールセット(天井固定用)L3,000mmタイプ ブラック ¥60,000 ¥60,000
 レールエンドキャップ 左右1ペア プラスチック製、ブラック色 ¥2,200 ¥2,200
 レール防塵ブラシ  L3,000mmタイプ プラスチック ¥5,600 ¥11,200
 ガラスクランプ ネジインサート 4個1組 スチール/プラスチック製 ¥400 ¥400
 ハンドル:引戸用フラット引手
 フラッシュハンドル ステンレス 黒ツヤケシ

¥9,300 ¥9,300
 床付け戸当り(下部ストッパー) ダルクローム仕上げ940.40.052 ¥11,700 ¥23,400
  エッジラバーシール  19447半透明合成ゴム L3,000mm  ¥20,400 ¥20,400
10  設計・図面製作 ¥20,000 ¥20,000
    ※壁取付、ソフトクローズ仕様、1枚引戸。
    ※梱包運賃は別途お見積り致します。
    ※納期は、図面ご承認とご入金後、約3週間です。
小計 ¥402,500
消費税別途 納入時税率
※NET価格です。


【基本セット価格 H&S-80(耐荷重:80kgタイプ)】
ガラス+金物一式:291,400円(税別)

ドアサイズ: W900mm×H2100mm
ガラス: 厚さ:8mm、強化ガラス+飛散防止フィルム貼り
レール取付仕様: 壁取付、ソフトクローズ機構
【価格内訳】 ※スマートフォンでご覧の方は端末を横にしていただきますと表が見やすくなります
No. 品名・仕様 数量 単価 金額
 サイズ:W900mm×H2,100mm×T8mm(重量:約37.8kg)
 透明強化ガラス、透明飛散防止フィルム貼り
¥105,000 ¥105,000
  H&S用金物セット (Slidoクラシック・耐荷重80kg)
 ランニングギア、上ストッパー、フロアガイド、ソフトクローズ機構
¥64,300 ¥64,300
  上レールセット (壁固定用) L2,000mmタイプ ブラック ¥40,000 ¥40,000
  レールエンドキャップ  左右1ペア プラスチック製、ブラック色 ¥2,200 ¥2,200
  レール防塵ブラシ  L2,000mmタイプ プラスチック ¥3,200 ¥6,400
 ガラスクランプ ネジインサート 4個1組 スチール/プラスチック製 ¥400 ¥400
  ハンドル:引戸用フラット引手  ガラス厚:8-12,7mm
 フラッシュハンドル ステンレス 黒ツヤケシ

¥9,300 ¥9,300
  床付け戸当り(下部ストッパー)  ダルクロムめっき 940.40.052 ¥11,700 ¥23,400
  エッジラバーシール  19447半透明合成ゴム L3,000mm ¥20,400 ¥20,400
10  設計・図面製作 ¥20,000 ¥20,000
    ※壁取付、ソフトクローズ仕様、1枚引戸。
    ※梱包運賃は別途お見積り致します。
    ※納期は、図面ご承認とご入金後、約3週間です。
小計 ¥291,400
消費税別途 納入時税率
※NET価格です。


【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971 、メールアドレス: info@d-kuru.com


PDFファイル/約204KB    エクセルファイル/約89KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。

【ハンドル(引戸用フラット引手)】
適用範囲:ガラス扉用
ガラス厚: 8-12.7mm
材質:ステンレス/グラファイトブラック、PVDコーティング
取付タイプ:押し込み用

外部 Ø:59 mm
内径 Ø :49 mm
下穴 Ø:50 mm

【ハンドル(引戸用フラット引手)】981.52.533

【ドアストッパー(床付け戸当り)】
扉耐荷重: 250kg
取付: ネジ止め
材質/仕上: 本体:亜鉛合金/ダルクローム仕上げ、
           バンパー:EPDM(エチレン プロピレン ジエン ゴム)/黒


引戸がストッパーに当たる時に、引戸はストッパーのセンターに収まります。

先頭に戻る

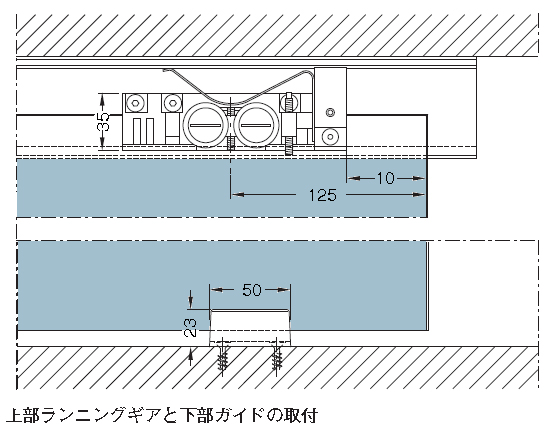

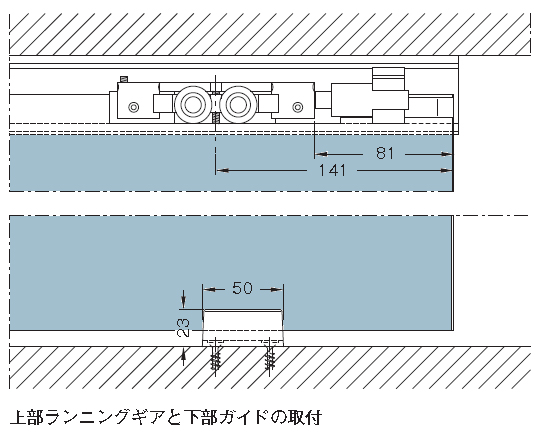

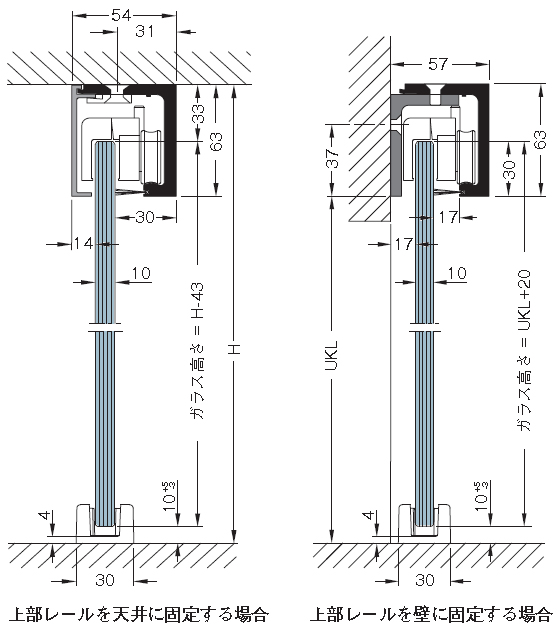

【納まり寸法例】
縦断面
天井付け、壁付け

ランニングギア [ガラス締め金具]
trolley hanger 120 kg

trolley hanger floor guide

フロアガイド [振れ止め]
floor guide
floor guide

先頭に戻る

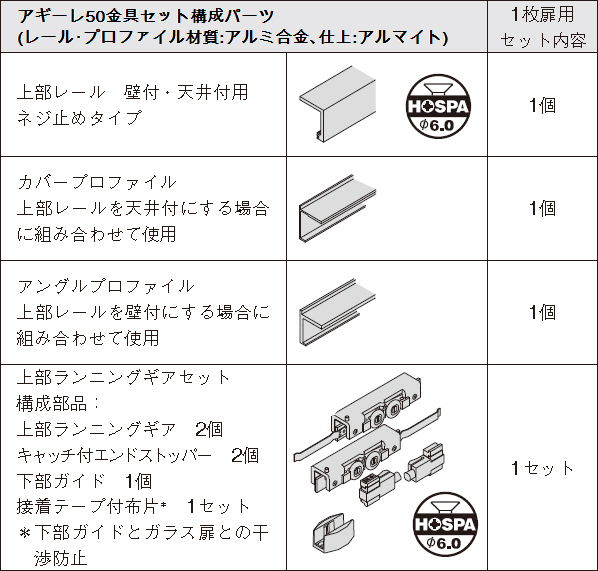

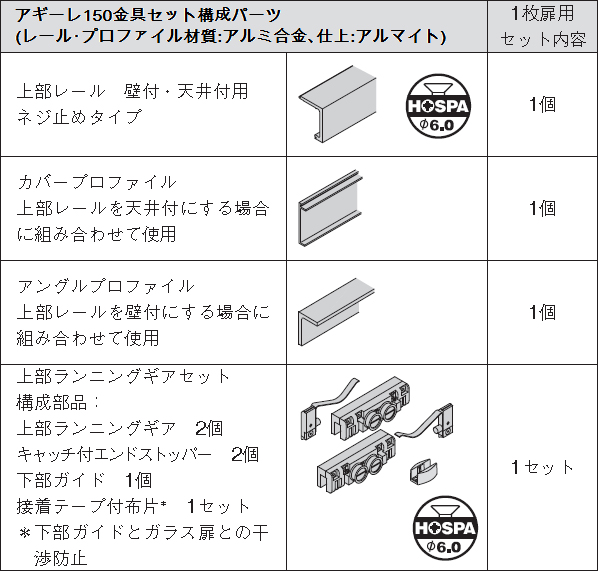

【部品セット(扉1枚あたり)】
ランニングギア
ランニングギア
レール内ストッパー、フロアガイド(ソフトクロージング機構無し)
50kg、120kg共通 50kg、120kg共通

レール内ストッパー、フロアガイド、ソフトクロージング機構
40kg、50kg、80kg、120kg共通

先頭に戻る

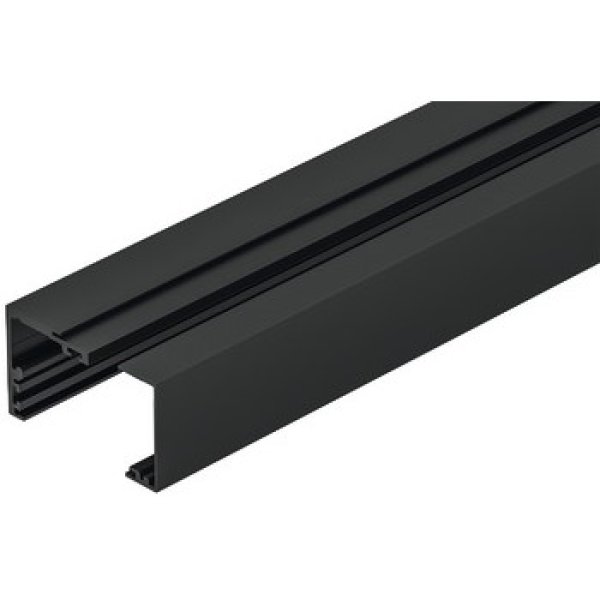

【上レール】
天井付け用、壁付け用

素材:アルミニウム、仕上げ:シルバーアルマイト
長さ:L2,000mm、L3,000mm、L6,000mm

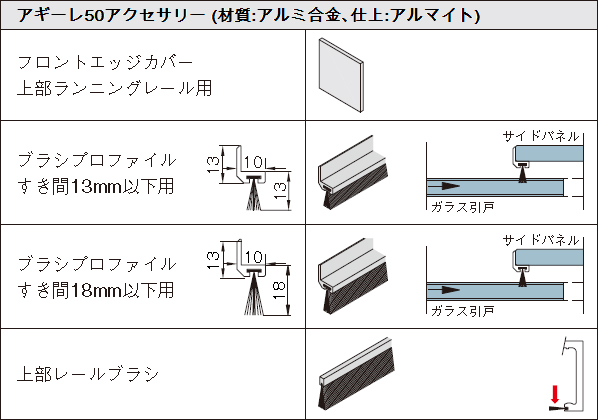

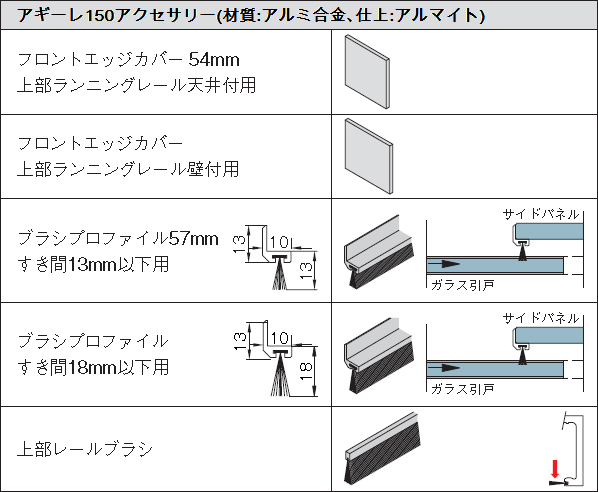

【オプション】
レールエンドキャップ、レール防塵ブラシ
レールエンドキャップ: 素材:プラスチック、カラー:アルミ色、数量:2個1セット
レール防塵ブラシ: プラスチック素材、長さ:L2000mm,3000mm,6000mm

ガラスクランプネジインサート
素材:スチール/プラスチック、数量:4個1セット
【エッジシール19447】
サイズ: L3,000mm×W6mm×D4mm
材質/仕上: 合成ゴム/半透明
取付タイプ: ガラス小口接着


先頭に戻る
