浴室・シャワーブースのドアなど、水廻りでご使用いただける取っ手(ハンドル)です。
ホーム | 建築資材 > 取っ手(ハンドル)ステンレス(4種)バーハンドル
商品詳細

ステンレス(4種)バーハンドル[OT-C450-SUS/OT-C450N-SUS]

販売価格: 9,460円~16,060円 (税込)
オプションにより価格が変わる場合もあります。
長さ:
数量:

長さは4種類!
浴室・シャワーブースドアなど、水廻りでご使用いただけます


製品特長
4種類の長さからお選びいただけます。
・ガラス扉用バーハンドルです。
・ステンレス製で、耐蝕性に優れています

・材質:ステンレス鋼(SUS-304)
・仕上げ:MST(鏡面)

注意事項
・木製、鋼製扉用ビスは付属していません。
・木製/鋼製扉に取り付けの際には扉厚に合わせてM6/M8取付ネジをご用意下さい。
・写真は片側のみです。両側1組での販売となります。

補足
取り付けについては、商品に付いている取付説明書をご参照下さい。



【価格(内外1組)】(税別、送料無料
L225mm(品番:OT-C450-SUS-4-MST): 8,600円
L325mm(品番:OT-C450N-SUS-3-MST):11,000円
L475mm(品番:OT-C450N-SUS-2-MST):12,600円
L625mm(品番:OT-C450-SUS-1-MST):14,600円

【仕様】
材質:ステンレス、仕上げ:鏡面、対応ガラス厚:8〜12mm、重量:0.6〜1.2kg

【寸法図】
ガラスカット寸法

寸法表

先頭に戻る


【付属部品表】
(1)本体A x1
(2)本体B x1
(3)コマ x2
(4)パッキン x4
(5)チューブ x2
(6)なべ小ネジ x2
(7)スプリングワッシャー x2
(9)丸皿小ネジ x4


【取付け手順】
取付け手順
●穴ピッチ表
品番ピッチ(mm)
OT-C450-SUS-1P=600
OT-C450N-SUS-2 P=450
OT-C450N-SUS-3 P=300
OT-C450-SUS-4 P=200


1. 扉に穴(ガラス扉:φ12mm、※木製/鋼製扉:φ7mm)
を穴ピッチ表を参照し、2ヶ所に開ける。
※木製/鋼製扉に取り付ける場合は、扉厚に合わせ⑥なべ小ネジ をご用意ください。
2. ⑥なべ小ネジに⑦スプリングワッシャー、
③コマ、④パッキン、⑤チューブを通し、
扉の正面側から取り付け穴に差し込み、
④パッキンを介して①本体Aを扉に取り付ける。
※このとき、③コマの横ネジ穴が水平になる様に取り付ける。
3. ②本体Bを③コマ の位置に合わせ、⑨丸皿小ネジで固定する。


取付け時の注意事項
・不要な改造・分解は故障の原因になりますので止めて下さい。
・ガラス面には必ずパッキンを入れて下さい。
・ネジをしっかり締め込んで下さい。
・改良の為、仕様を予告なく変更することがあります。予めご了承下さい。
・取り付け向きにご注意下さい。

先頭に戻る


「 取っ手(ハンドル) 」トップへ

他の写真
(画像をクリックすると大きく見られます)

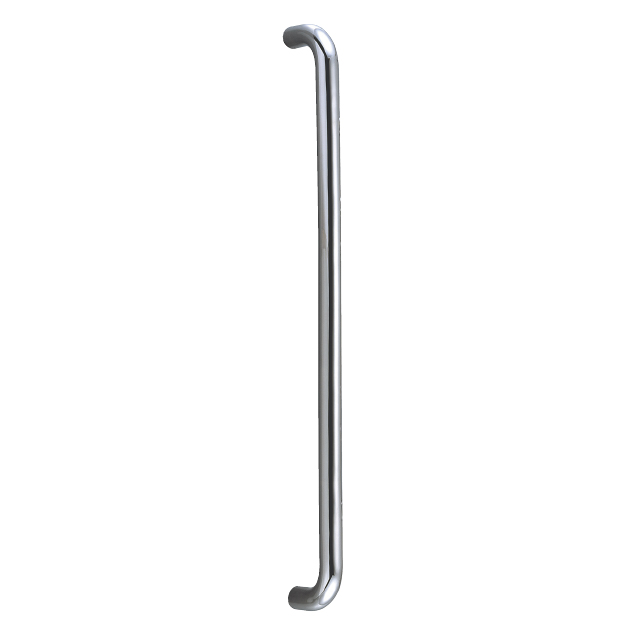

写真は片側ですが、
両側1組でのご提供になります。
(画像をクリックすると大きく見られます)

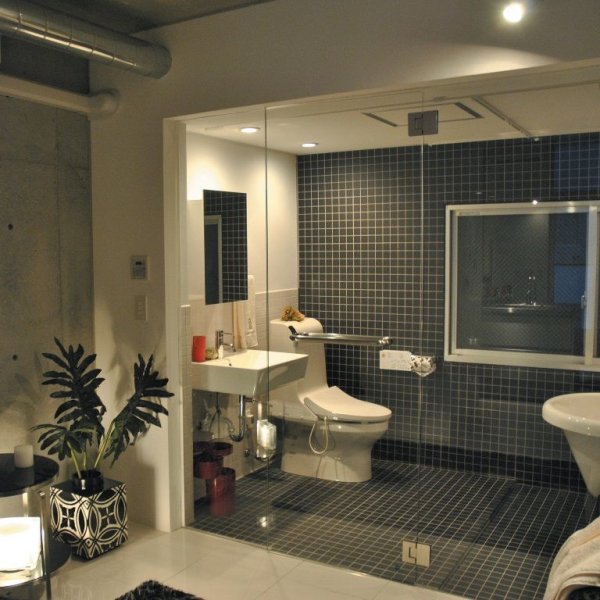

使用例
(画像をクリックすると大きく見られます)

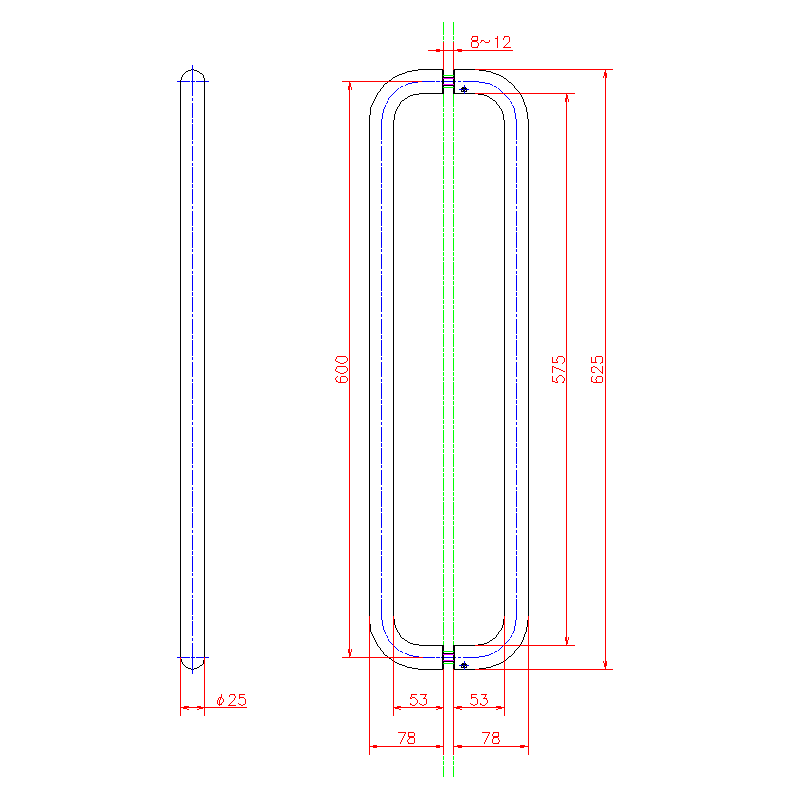

図面
