ステンレスアーム型調整フィックス（両側タイプ） [OT-G370-SUS]

ステンレスアーム型調整フィックス（両側タイプ） [OT-G370-SUS]

販売価格: 20,020円(税込)

数量:
お問い合わせ

商品詳細

施工がスムーズ！
耐蝕性、耐熱性に優れたステンレス製のガラス固定金具です。

《特長》
・ガラス板を保持するための固定金具です。
・ステンレス製で、耐蝕性、耐熱性に優れています。
・前面からの締め込みができ、施工がスムーズです。
・左右、奥行き方向の２方向に調整できます。
・手前方向に最大4mm調整できます。
・基準位置マークより左右方向に±6mm調整できます。
・ガラス吊り込み時にガラスをシャフトに仮掛けできます。

《補足》
・取付ネジは付属していません。別途ご用意下さい。
　推奨ネジ：M10キャップボルト
・締込工具が必要な場合は、別途お問い合わせ下さい。
　引っ掛けタイプφ38：

材質：ステンレス、仕上げ：鏡面、耐荷重：35kg、対応ガラス厚：8〜12mm

特徴：前面からの締め込み　付属部品表

調整機能：２方向の調整機能（ガラス吊り込み時）


《寸法図》

先頭に戻る



取付け方法

取付け手順


調整方法


取付時の注意事項

先頭に戻る

他の写真

  • 画像1: ステンレスアーム型調整フィックス（両側タイプ）
  • 画像2: ステンレスアーム型調整フィックス（両側タイプ）

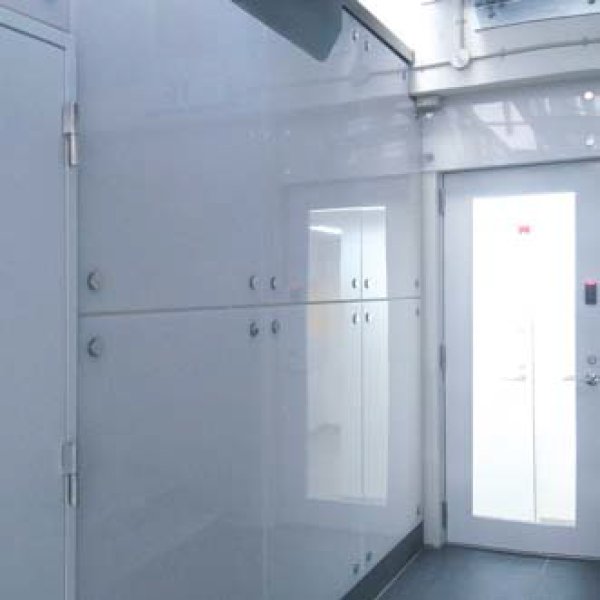

    使用例
  • 画像3: ステンレスアーム型調整フィックス（両側タイプ）
    図面
