M１０シリーズ[M10series]
販売価格:
1,533,600円
(税込)
オープン価格
|
ソフトクロージング機構付スイングドア
M10シリーズ ダイジェスト ■特 長
●フレームレスの大型ガラスドア用コーナー金具です。
●デザイン違いの新製品が新しく加わりました。右ページをご覧ください。
●下部コーナー金具のソフトクロージング機構により、扉は約80°開いた所から0°にかけてゆっくりと閉まります。
ゼロポジション調節機構付（±1.5°）
●閉じ速度調整機能付きです。
●100万回の開閉テストをクリアしています。
●使用温度：－10℃〜50℃
■注 意
●シャワーブースなどの水回りではご使用できません。
●扉サイズは扉質量を優先して決めてください。
●アンカー用ドリル（径10mm）およびコアドリル（径25mm）を、お客様にて別途ご用意ください。
●コーナー金具は90°以上開きますが、この位置で扉は止まりません。
これ以上開かないように戸当りを別途設けてください。
■見積り内容 | No. | 品名・仕様 | 数量 | 単価 | 金額 | | 1 | M100E0 （下部コーナー金具） | 4 | ¥82,700 | ¥330,800 | | 2 | M100E20-13 （上部コーナー金具） | 4 | ¥24,800 | ¥99,200 | | 3 | M100E40-13 （欄間・壁用ピボット金具） | 1 | ¥30,300 | ¥30,300 | | 4 | M1050-10 （欄間・サイドパネル用ピボット金具） | 3 | ¥23,200 | ¥69,600 | | 5 | M1060-10 （欄間・サイドパネル用戸当り） | 1 | ¥18,700 | ¥18,700 | | 6 | M1030-13-100 （ガラスドア用錠）
M0130-13 （ストライクプレート） | 3
3 | ¥27,800
¥620 | ¥83,400
¥1,860 | | 7 | 強化ドアガラス TP10mm×W800mm×H1800mm（重量：36kg）
強化クリアガラス＋クリア飛散防止フィルム貼り、小口磨き | 4 | ¥60,400 | ¥241,600 | | 8 | 強化ドアガラス TP10mm×W800mm×H2400mm（重量：48kg）
強化クリアガラス＋クリア飛散防止フィルム貼り、小口磨き | 2 | ¥79,200 | ¥158,400 | | 9 | 強化ドアガラス TP10mm×W800mm×H600mm（重量：12kg）
強化クリアガラス＋クリア飛散防止フィルム貼り、小口磨き | 2 | ¥17,500 | ¥35,000 | | 10 | 強化ドアガラス TP10mm×W1600mm×H600mm（重量：24kg）
強化クリアガラス＋クリア飛散防止フィルム貼り、小口磨き | 1 | ¥35,000 | ¥35,000 | | 11 | 8060VA-300 SUS316製マット仕上げ L300mm （ハンドル） | 4 | ¥9,650 | ¥38,600 | | 12 | 57-3056-2500 アルマイトシルバ- （U字プロファイル） | 4 | ¥17,100 | ¥68,400 | | 13 | 57-3076-071 アルマイトシルバ- （プロファイルカバー） | 2 | ¥2,000 | ¥4,000 | | 14 | 57-3072-001 （防振プロファイル） | 8 | ¥720 | ¥5,760 | | 15 | ヒンジ、ハンドル用,、ガラス穴欠き加工代 | １ | ¥130,000 | ¥130,000 | | 16 | 納まり加工図（図面代） | １ | ¥20,000 | ¥20,000 | | 17 | 梱包・運賃 軒先、車上渡し 東京２３区内 | １ | ¥50,000 | ¥50,000 | | 18 | 端数値引き | | | \-620 | ※１枚開き戸＋１枚固定ガラス仕様。
※梱包運賃、施工費は別途お見積り致します。
※納期は、受注（図面承認とご入金）後、約２週間です。 | | \1,420,000 | | 消費税別途 | 納入時税率 | | ※NET価格です。 |
【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします。
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、お見積りさせていただきます。
FAX番号： ０３－６７６６－８９７１、メールアドレス： info@d-kuru.ocnk.net
 PDFファイル/約133KB  エクセルファイル/約181KB
★ダウンロード＆保存するには、リンクをマウスで右クリック（Macintosh の場合はしばらくクリック）して、
[対象をファイルに保存]などのメニューから保存を行ってください。
先頭に戻る
【取付け方法（参考動画）】

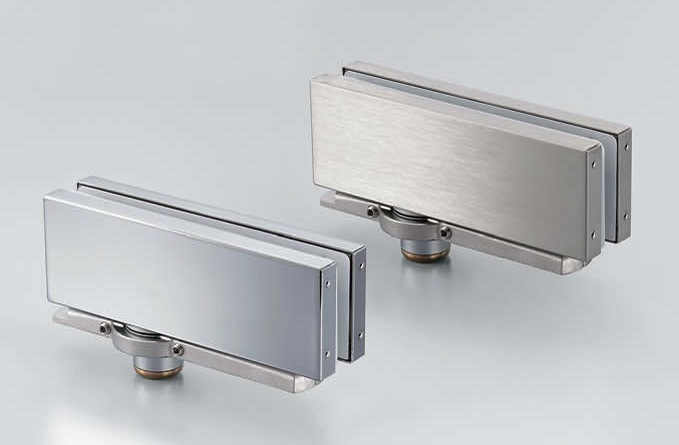

■部品詳細 | １．M100E0 （下部コーナー金具） |  | 写真左 M100E0-14 ：鏡面仕上
写真右 M100E0 ：サテン仕上

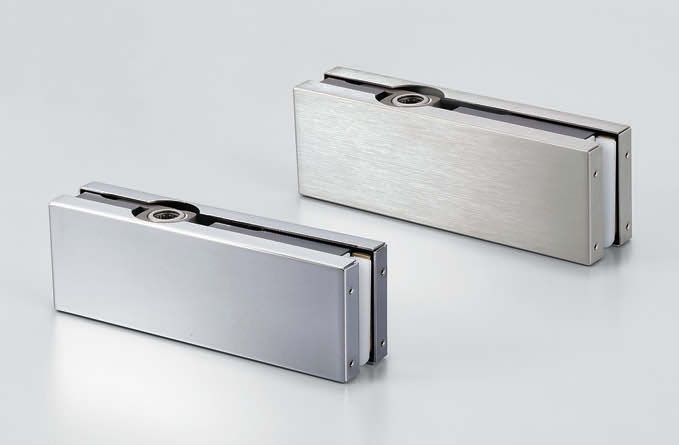

M100E0 詳細は、こちら | | ２．M100E20 （上部コーナー金具） |  | 写真左 M100E20-14 ：鏡面仕上
写真右 M100E20-13 ：サテン仕上

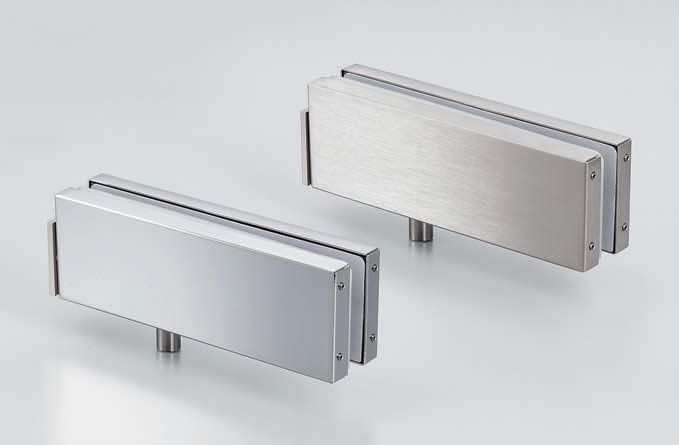

M100E20 詳細は、こちら | | ３．M100E40 （欄間・壁用ピボット金具） |  | 写真左 M100E40-14 ：鏡面仕上
写真右 M100E40-13 ：サテン仕上
M100E40 詳細は、こちら | | ４．M1050-10 （欄間・サイドパネル用ピボット金具・吊元側）） |  | 写真左
M1050-14-10 ：鏡面仕上 t10mm
M1050-14-12 ：鏡面仕上 t12mm
写真右
M1050-10 ：サテン仕上 t10mm
M1050-12 ：サテン仕上 t12mm

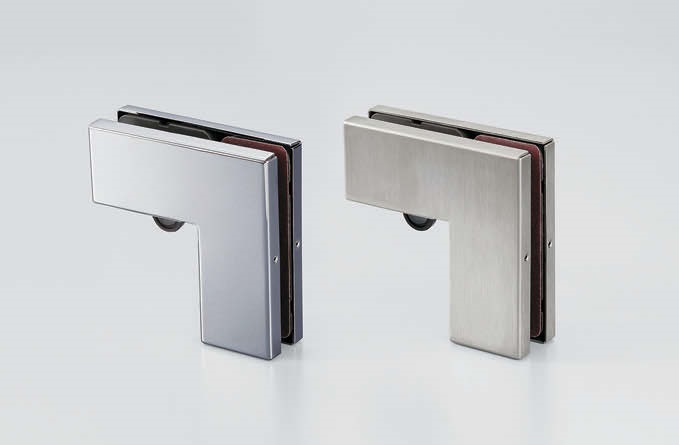

M1050-10 詳細は、こちら | | ５．M1060-10 （欄間・サイドパネル用戸当り・戸元側） |  | 写真左
M1060-14-10 ：鏡面仕上 t10mm
M1060-14-12 ：鏡面仕上 t12mm
写真右
M1060-10 ：サテン仕上 t10mm
M1060-12 ：サテン仕上 t12mm
M1060-10 詳細は、こちら | | ６．M1030-13-100 （ガラスドア用錠） |  | 写真左
M1030-14-10B ：鏡面仕上 t10mm 別番
M1030-14-12B ：鏡面仕上 t12mm 別番
M1030-14-10D ：鏡面仕上 t10mm 同番
M1030-14-12D ：鏡面仕上 t12mm 同番
写真右
M1030-10B ：サテン仕上 t10mm 別番
M1030-12B ：サテン仕上 t12mm 別番
M1030-10D ：サテン仕上 t10mm 同番
M1030-12D ：サテン仕上 t12mm 同番
M1030-13-100 詳細は、こちら | | １１．8060VA （ステンレス鋼（SUS316）製ドアハンドル 8060VA型） |  | 8060VA-200 ：200mm
8060VA-300 ：300mm
8060VA 詳細は、こちら |
|
|
