ガラスドア(開き戸) AF-25D
商品詳細
建築士やインテリアデザイナーさんも注目するガラスドアは、
機能性・デザイン性共に抜群です!
設置場所や用途に合わせて制作いたします!
機能性・デザイン性共に抜群です!
設置場所や用途に合わせて制作いたします!
● | ドアは、建具としての大型ドアでバリアフリータイプが中心です。 | ● | 家具用の小扉(キッチンや収納扉など)も承ります。 | ● | クリアガラス、タペガラス、カラーガラス、和紙合わせ、ファブリック合わせなど、 種類は様々です。 |
【見 積 依 頼 シート】
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」を
ダウンロードしていただき、必要事項をご記入の上、
FAXまたは、メールでお送りください。
折り返し、こちらから正確なお見積りをさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@d-kuru.ocnk.net
![](https://www.d-kuru.com/data/d-kuru/product/icon_pdf.gif)
![](https://www.d-kuru.com/data/d-kuru/product/icon-excel.gif)
★ダウンロード&保存するには、リンクをマウスで右クリック
(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。
ガラスドア(開き戸)の種類
片開き
![](https://www.d-kuru.com/data/d-kuru/product/glass_door/glass_door_46.jpg)
設置場所・用途・サイズ等により、フレーム枠(アルミ)色は、シルバー、ブラック、ダークブラウン、
木目シート貼りや塗装でのオプション対応します。
強靱で精巧なアルミフレームを使用した開き戸金物。
AF-25にしかできない大型扉をはじめ、幅広い用途に対応。
【特 長】
● | マンション、一般住宅のリフォーム、新築、商業施設、公共施設の室内間仕切扉、収納扉(ウォークインクロゼット)など、幅広い用途でご利用いただけるアルミフレーム開き戸金物です。 | ● | 肉厚の頑丈なアルミフレームを使用しているためゆがみが発生しにくく、AF-25にしかできない大型扉が製作できます。 | ● | 扉サイズは、1mm単位で対応可能です。(外枠は別途ご用意ください。) | ● | オリジナル開発のシンプルで堅牢なピボットヒンジで扉を支えています。 | ● | 縦・横フレームおよび桟フレームともホコリが溜まりにくいデザインです。 | ● | 開き戸とのトータルコーディネイトができる、同デザインの引戸もあります。 | ● | アルミフレーム内側の面材は、強化ガラス、合わせガラス、樹脂板など、お客様のお好みで自由にアレンジただけます。 | ● | ユニットシェルフ、VTアルミ棚システム、FLUQS その他アルミ関連製品とのトータルコーディネイトをお勧めいたします。 |
【注意】
● | 扉幅900mm、扉高さ2200mmのいずれかを超える場合は、必ず桟フレームを入れてください。中桟追加例は、下記の【桟フレーム必要数の目安】をご参照ください。 | ● | ピボットヒンジは90°以上開きますが、その位置で開き戸を止められません。これ以上開かないようにストッパーを別に設けてください。 | ● | 両開きにする場合は特注対応になります。詳細はお問い合わせください。 |
![AF-25D 納まり寸法例](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-4.png)
![AF-25D 桟フレーム1本仕様の場合](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-5.png)
![AF-25D 桟フレーム必要数の目安.ガラス厚5mm、扉質量40kg時の目安](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-6.png)
![]() | 【上下位置調整】![]() |
【左右位置調整】![]() |
レバーハンドル[HCSA型]
![AF-25D 軸抜け防止機能](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-16.png)

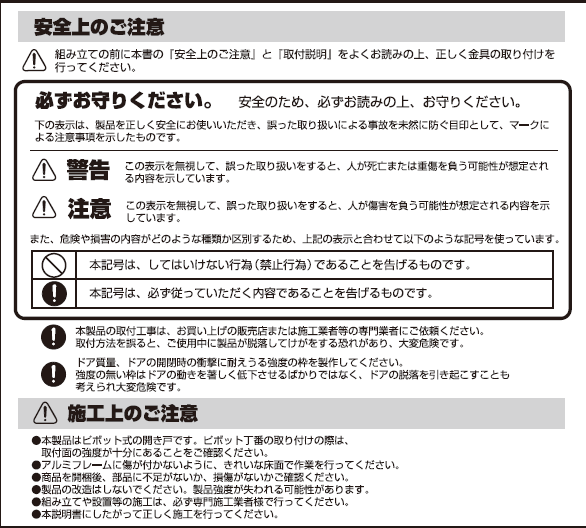

【取付説明】
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-47x.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-17.png)
❶【部品表】
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-18.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-19.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-20.png)
❷【扉の寸法】
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-22.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-21.png)
❸【ピボットヒンジの受座取り付け】
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-23.png)
❹【扉の組み立て】
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-24.png)
❺【扉の吊り込み、調整】
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-26.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-27.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-28.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-29.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-30.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-31.png)
❻【レバーハンドルの取り付け】
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-32.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-33.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-34.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-35.png)
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-36.png)
❼-1【中桟なしの仕様】
■納まり図
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-37.png)
■ガラスの加工
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-38.png)

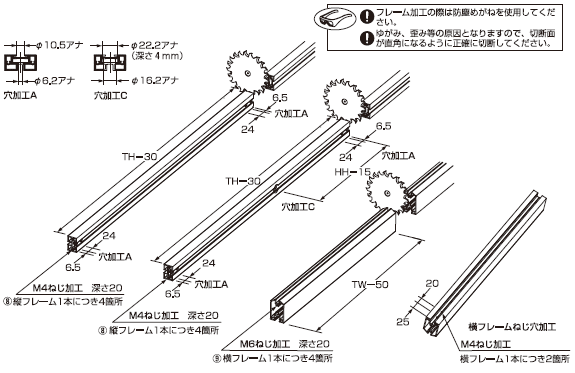

■フレームの加工
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-39x.png)
❼-2【中桟1本の仕様】
■納まり図
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-40.png)
■ガラスの加工
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-41.png)
■フレームの加工
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-42x.png)
❼-3【中桟2本の仕様】
■納まり図
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-43.png)
■ガラスの加工
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-44.png)

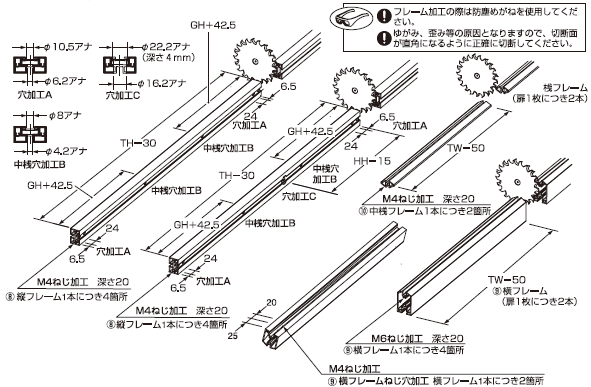

■フレームの加工
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-45x.png)

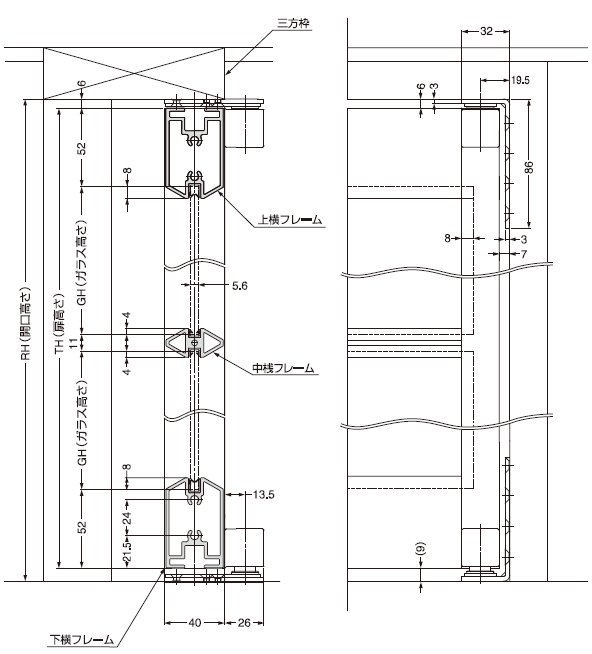

❽【納まり図】
![AF-25D説明書](https://www.d-kuru.com/data/d-kuru/product/glass_door/AF-25D-46x.png)
※輸入品のため、「寸法・色調・動作感のばらつき」や、予告なく仕様変更などを行う場合があります。
