ポイントフィックス用T型ホルダー PTH型 [PTH-5/PTH-8]

ポイントフィックス用T型ホルダー PTH型 [PTH-5/PTH-8]

販売価格: 18,530~149,210(税込)

オプションにより価格が変わる場合もあります。

品番:
購入単位:
数量:

商品詳細


ポイントフィックス用T型ホルダー   PTH型


ポイントフィックスとは、ガラスを壁面・パネルとして使用する際、
構造物やフレームに固定するためのパーツです。


ポイントフィックス用T型ホルダー




特 長
●ポイントフィックス(別売品)用のホルダーです。
●ポイントフィックスを使用して、手すりの支柱などにガラスを取り付ける際に
使用します。下表の推奨ポイントフィックスと併用してお使いください。
●M5ねじ仕様(PTH-5)と、M8ねじ仕様(PTH-8)の2種類です。
●左右兼用です。
●調整範囲:上下方向±5mm、前方向4mm。
左右方向の調整は、ポイントフィックスでできます。(PTH-8のみ可能)
●屋外で使用できます。
適応ガラス質量:36kg(4個使用、垂直取付時)

注 意
● 推奨ポイントフィックスをガラスに取り付ける際、専用工具 Z058(こちらをクリックすれば商品ページにいきます。)、Z059、
Z060(別売品)、六角棒スパナ呼び6のいずれかが必要です。使用するポイン
トフィックスによって専用工具が異なります。下表でご確認ください。
● PTH-5、またはPTH-8の前後調整ねじと本体の調整には、専用工具 Z058(こちらをクリックすれば商品ページにいきます。)、
またはZ059を使用します。(どちらの専門工具も使用できます。)

送料無料です。
※物件等で10個以上をご使用の場合、
  また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)

見積り依頼シート
お見積りをご希望の方は、
以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、こちらからお見積りをさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@d-kuru.ocnk.net

PDFファイル/約101KB    エクセルファイル/約47KB
★ダウンロード&保存するには、
リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。



推奨ネジ
 六角穴付ボタンボルトM10
 推奨締付トルク:44N・m(443kgf・cm)

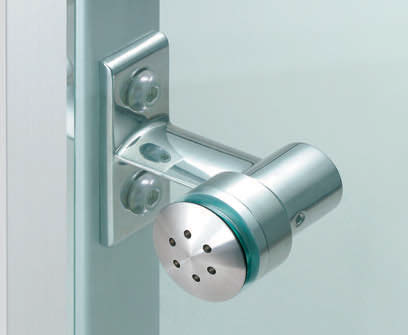

使用例



推奨ポイントフィックス(別売品)



専用工具(別売品)

品番 Z059

品番 Z058

品番 Z060


本 体



              T型ホルダー PTH-8
