レールが見えない ガラス引戸用金具 引戸裏面にレールを納めたレールが見えないデザインでインテリアを引き立てます
ホーム | 建具・壁 > ガラスドア(フレーム無し)レールの見えないガラス引戸(デザイン80-M マジック )
商品詳細

レールの見えないガラス引戸(デザイン80-M マジック )[Design80-M]

販売価格はお問い合わせください。

ミニマルなデザイン、尽きることのない可能性を提供します。
引戸裏面にレールを納めたレールが見えないデザインでインテリアを引き立てます。

最大で80kgのガラスの扉に使用できる引戸システムです。
インスピレーションを呼び起こすそのミニマル なデザインは、作動する際レールとスライド機構をガラス扉の裏側に巧みに隠し、 まるで扉が浮遊している ような不思議な感覚の引戸金具です。
デザイン80-Mは、まるで扉が浮いているようなマジックを見せてくれることでしょう。

 width=

今までに無い レールが見えないスッキリ とした デザイン
デザイン 80-M ガラス引戸用金具 上部レール付セット
長さ 1100~1,800 mm
扉重量 80kg 以下


 width=

●適用範囲: 1枚引戸扉用
硬質床(ラミネート、PVC、タイル)および柔らかい床用
(カーペット、コルク-柔らかい床のランニングトラックとの組み合わせでのみ)
●仕様: 引戸裏面にレールを納めたデザイン
●ガラス対応厚:強化安全ガラス;8 mmおよび10 mm
●扉幅: 800~1800mm
●扉重量: 扉 1枚あたり 80kg以下
●取付: 壁固定、床は平らで水平であること
●調整範囲: 調整可能なドアの高さ+2 mm


注意
床の材質によってわずかな摩擦痕が残る可能性があります。
床面タイル仕上げにした場合、タイル同士に溝があると扉を動かす際にガタツキが 出ますのでご注意ください。


取付時の注意
・床が平らであることをご確認ください。
・カーペットなどの柔らかい床材で使用する際は床レールが必要です。
・上部ランニングギアが取付けられる壁の構造が必要となります。



ハンドル
フラット引手、両面取付、ラウンド
(904.00.011)

Design 80-M Sliding door寸法
材質:アルミ合板
仕上げ:シルバー色アルマイト加工
厚さ:15mm
直径:65mm
取付:接着固定
両面テープはハンドルに取付け済み
「詳細ページはこちら」

ハンドル、両面取付
(905.01.161)

Design 80-M Sliding door寸法
材質:アルミ合板
仕上げ:シルバー色アルマイト加工
高さ:200mm
幅:10mm
厚さ:15mm
取付:接着固定
両面テープはハンドルに取付け済み
「詳細ページはこちら」

【見 積 依 頼 】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
FAX番号: 03-6766-8971
メールアドレス: info@d-kuru.ocnk.net

先頭に戻る

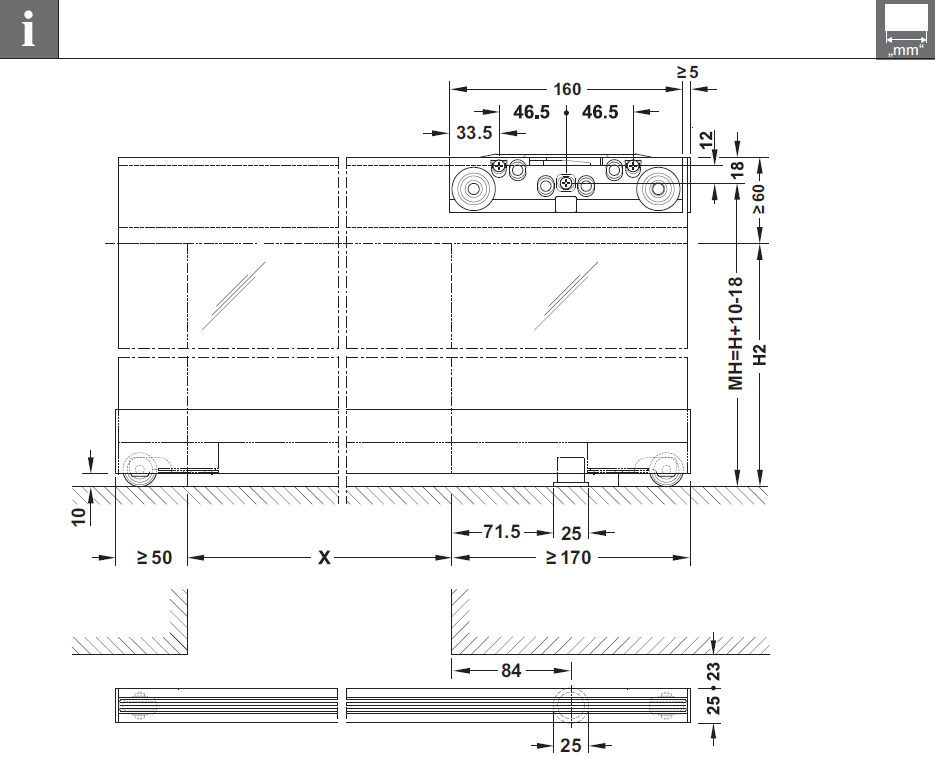

ランニングギアと下部ガイド
Design 80-M Sliding door寸法
H =ドアの高さ
MH =設置高さ
H2 =内部開口部の高さ
X =内部開口幅


扉の取付
Design 80-M Sliding door寸法
※その他の取付方法のオプションは取付説明書をご確認下さい。


穴あけパターン
Design 80-M Sliding door穴あけパターン


先頭に戻る

設置
Design 80-M Sliding door設置
ハードフロアのフロアガイダンス G =ガラスの高さ
柔らかい床材で使用する際の床レールランニングトラック付き


先頭に戻る

ガラススライドドア用
デザイン80-Mセット
Design 80-M Sliding doorランニングトラック

Design 80-M Sliding doorデザイン80-Mセット

Design 80-M Sliding doorトラックとアクセサリー

先頭に戻る

取付説明書
デザイン80-Mセット取付説明書
デザイン80-Mセット取付説明書
デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

先頭に戻る


デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

(▼クリックで拡大します) デザイン80-Mセット取付説明書

先頭に戻る


デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

先頭に戻る


デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

デザイン80-Mセット取付説明書

先頭に戻る


「 ガラスドア(フレーム無し) 」トップへ

他の写真
(画像をクリックすると大きく見られます)

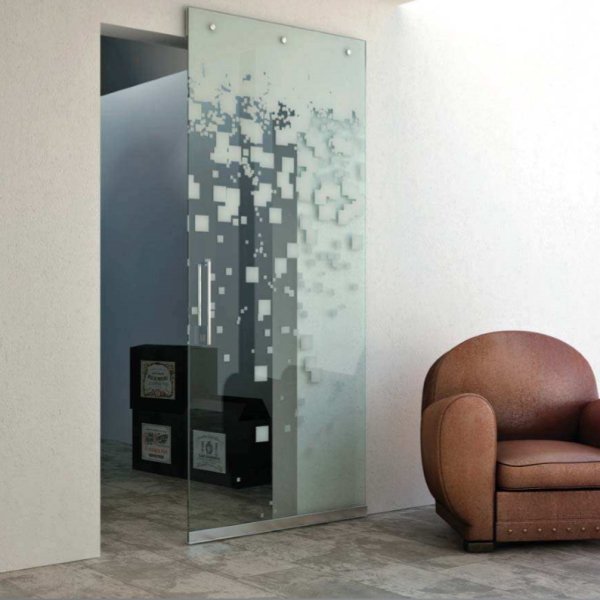

参考イメージ
(画像をクリックすると大きく見られます)

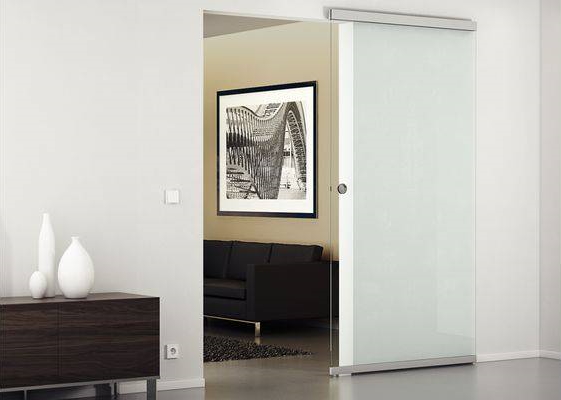

参考イメージ
