ガラスドア用上下コーナー金具「NOSCAVO(ホールドオープン有り)」 [NOSCAVO-Kit]

ガラスドア用上下コーナー金具「NOSCAVO(ホールドオープン有り)」 [NOSCAVO-Kit]

販売価格: 110,500円~178,530円(税込)

オプションにより価格が変わる場合もあります。

トップヒンジ:
仕上げ:
油圧ヒンジ(下部):
数量:

商品詳細

水回り・屋外でも使用可能、耐荷重200kg!
ソフトクローズ付きフレームレスガラスドアヒンジの決定版「NOSCAVO(ノスカーボ)」
床の埋込み工事が不要で効率的な施工が可能です。
油圧ヒンジクローザー
油圧ヒンジクローザー[下部コーナー金具]、設置イメージ

    【特 長】
  • 床の埋込み工事が不要
  • 床を損傷しない
  • ドアの移転が容易
  • 屋内・屋外のガラスドア用
  • ラッチポイント調整機構付き
  • 閉止速度調整機能付き
  • シャワーブースなどの水回りで使用可能
  • 最大ドア重量:200kg
  • 屋内であれば幅1,200mmのドアにも対応
  • ドアの簡易保持有り・無しの選択肢をご用意
  • 使用可能温度:-20℃〜50℃

油圧ヒンジクローザー

油圧ヒンジクローザー

先頭に戻る

NOSCAVOキット(ホールドオープン有り)
ドア寸法・重量により、2種類のタイプをご用意

【技術仕様】
技術仕様

●ミディアム、ヘビーとも
 水回り有り/無しの仕様をお選び頂けます。
●ヘビー(水回り仕様)は屋外にも使用できます。


油圧ヒンジクローザー

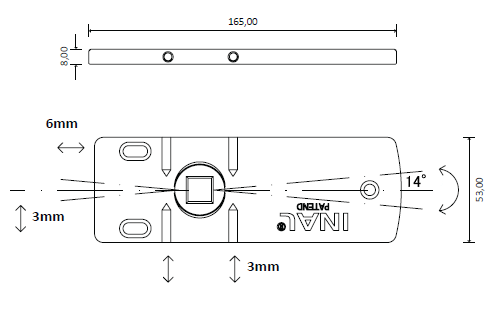

【調整】【断面図】
  • 前後6mm、左右3mm
    ガラスドアの平行移動機能
  • ±14°のラッチポイント調整
  • 2つの調整バルブ
    ①クロージングスピード用
    ②ラッチスピード用

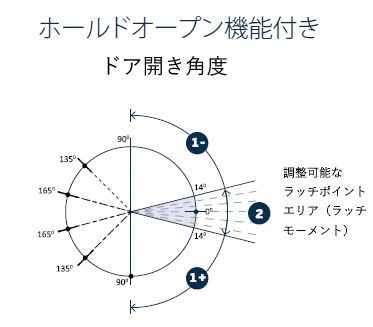

    調整可能な開始点(ラッチモーメント)


油圧ヒンジクローザー

(簡易保持可能角度:±90°/±135°/±165°/±180°)
ステンレス製フロアプレート
ステンレス製フロアプレート

油圧ヒンジ(下部用)
油圧ヒンジ(下部用)

下部ヒンジ用ガラス加工
下部ヒンジ用ガラス加工

先頭に戻る

NOSCAVOキット:NS Aセット
NOSCAVOキット:NS A
仕様
ガラス厚:10mm
カバー仕上げ:
アルマイト処理 鏡面仕上げ
アルマイト処理 サテン仕上げ
粉体塗装 ブラック仕上げ

・基本図面 PDF【約130KB】
 ↓ダウンロード&保存するには、画像をマウスで右クリック(Macintosh の場合はしばらくクリック)して、
  [対象をファイルに保存]などのメニューから保存を行ってください。



NOSCAVOキット:NS Bセット
NOSCAVOキット:NA B
仕様
ガラス厚:10~12mm
カバー仕上げ:
アルマイト処理 鏡面仕上げ
アルマイト処理 サテン仕上げ
粉体塗装 ブラック仕上げ

・基本図面 PDF【約211KB】
 ↓ダウンロード&保存するには、画像をマウスで右クリック(Macintosh の場合はしばらくクリック)して、
  [対象をファイルに保存]などのメニューから保存を行ってください。



【取付説明動画】📢 音が出ます。
