施工がスムーズです! 耐蝕性、耐熱性に優れたステンレス製のガラスを壁面に固定する金具です。
ホーム | 建築資材 > ポイントフィックスステンレスアームフラット型調整フィックス(片側タイプ)
商品詳細

ステンレスアームフラット型調整フィックス(片側タイプ)[OT-G390F-SUS]

販売価格: 12,324円 (税込)
希望小売価格: 13,068円
数量:

施工がスムーズ!
耐蝕性、耐熱性に優れたステンレス製のガラスを固定する金具です。


特長
・ガラス板を保持するための固定金具です。。
・ステンレス製で、耐蝕性、耐熱性に優れています
・前面からの締め込みができ、施工がスムーズです。
・皿穴形状なので、ガラス面に突出がありません。
・上下方向、左右方向の2方向に調整できます。
・取付穴中心より上下方向に±5mm調整できます。
・基準位置マークより左右方向に±6mm調整できます。
・許容荷重:35kg(4個使用・垂直取付時)
・対応ガラス厚:8〜12mm

補足
・取付ネジは付属していません。別途ご用意下さい。
 推奨ネジ:M10ボルト
・締込工具が必要な場合は、別途お問い合わせ下さい。
 引っ掛けタイプ(φ38用)
・六角レンチは#4をご使用下さい。


材質:ステンレス、仕上げ:鏡面、対応ガラス重量:35kg,対応ガラス厚:8〜12mm

特徴

調整機能


《寸法図》

先頭に戻る


「ポイントフィックス」トップへ

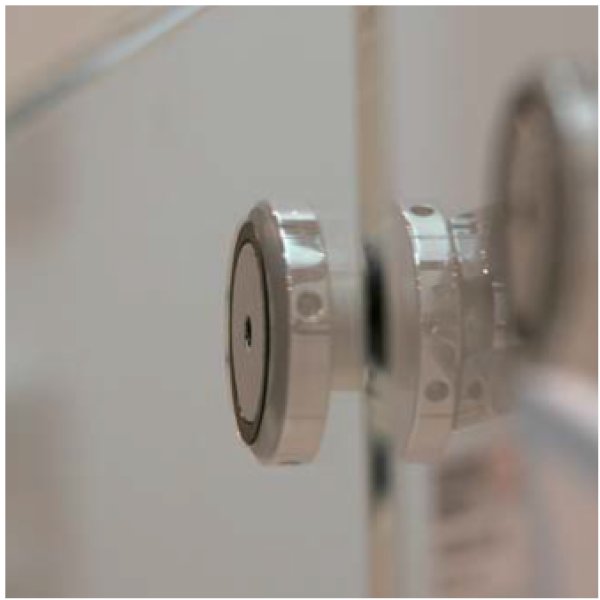

他の写真
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
使用例
(画像をクリックすると大きく見られます)
図面
