ステンレスアーム型調整フィックス(片側タイプ)[OT-G390-SUS]

販売価格: 10,100円 (税込)
希望小売価格: 10,908円
数量:

施工がスムーズ!
耐蝕性、耐熱性に優れたステンレス製のガラスを固定する金具です。


特長
・ガラス板を保持するための固定金具です。。
・ステンレス製で、耐蝕性、耐熱性に優れています
・前面からの締め込みができ、施工がスムーズです。
・ガラス吊り込み時にガラスをシャフトに仮掛けできます。
・上下方向、左右方向、奥行き方向の3方向に調整できます。
・取付穴中心より上下方向に±5mm調整できます。
・基準位置マークより横方向に±6mm調整できます。
・手前方向に最大4mm調整できます。
・許容荷重:35kg(4個使用・垂直取付時)
・対応ガラス厚:8〜12mm

補足
・取付ネジは付属していません。別途ご用意下さい。
 推奨ネジ:M10ボルト
・締込工具が必要な場合は、別途お問い合わせ下さい。
 引っ掛けタイプ(φ38用)


材質:ステンレス、仕上げ:鏡面、対応ガラス重量:35kg,対応ガラス厚:8〜12mm

特徴

機能調整

《寸法図》

先頭に戻る

他の写真
(画像をクリックすると大きく見られます)

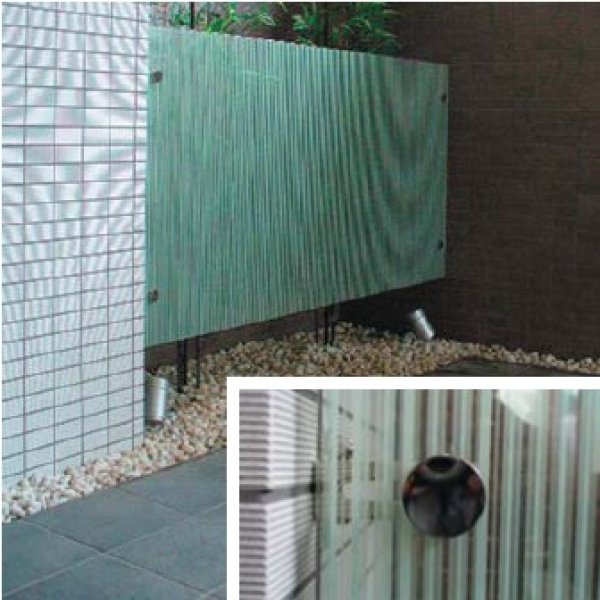

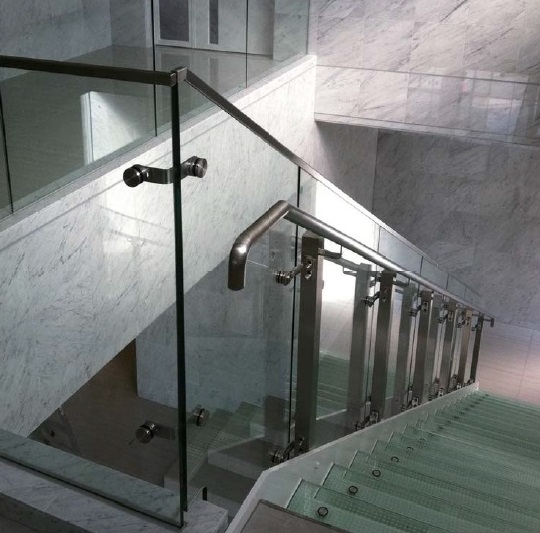

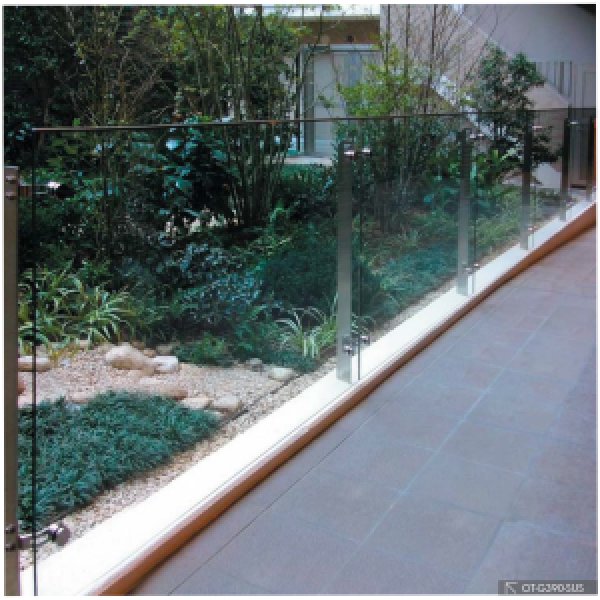

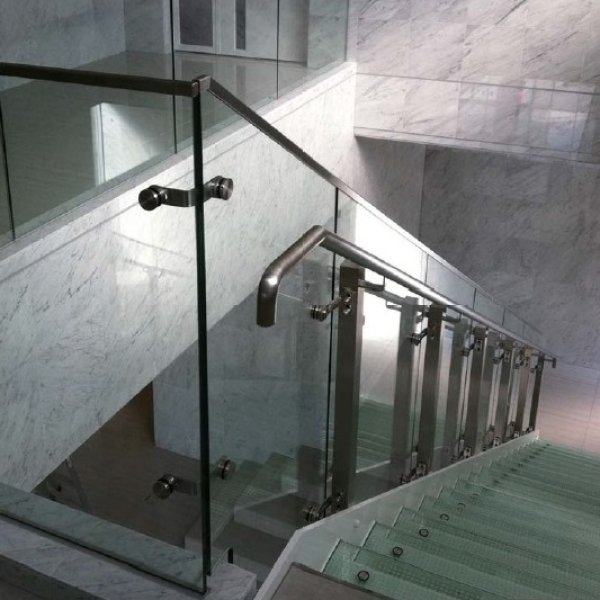

使用例

OT-G390-SUS+OT-G600-SUS
(画像をクリックすると大きく見られます)
図面
(画像をクリックすると大きく見られます)
取付説明書
