ステンレス面付け型フィックス [OT-G550N-SUS]
販売価格: 14,300円(税込)
商品詳細
施工がスムーズ！
耐蝕性、耐熱性に優れたステンレス製のガラスを壁面に固定する金具です。
《特長》
・ガラスを壁面に固定する金具です。
・ステンレス製で、耐蝕性、耐熱性に優れています。
・ガラスの持ち出し寸法を調整できます。(44〜50mm )
・対応ガラス厚：12〜22mm
・許容荷重：200kg（4個使用・垂直取付け時） ※使用条件により異なります。
《操作》
【ガラスの固定】

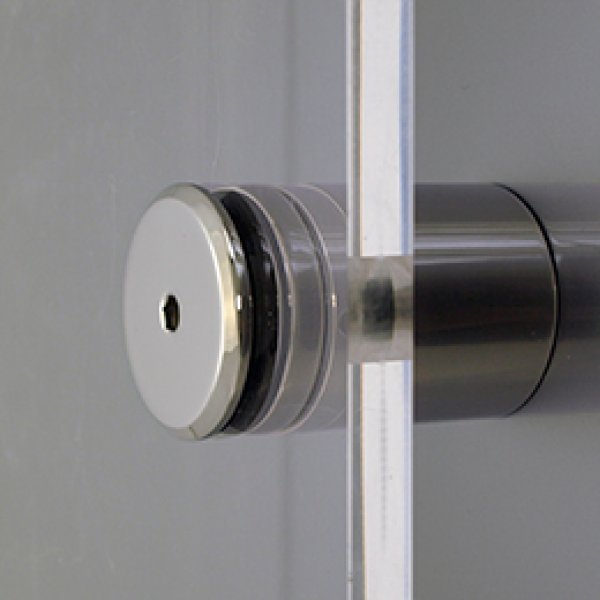

壁面等にベースを取り付け、シャフトをガラスの切欠き穴に通し、ベースに締め込む事でガラスを固定します。
◇ガラス厚12mmのみ、ベース部の前面パーツを1〜2mm前方へ持ち出して取り付けて下さい。
《補足》
・取付ネジは付属していません。別途ご用意下さい。
推奨ネジ：M12キャップボルト
・六角レンチは#5をご使用下さい。
・締め込み工具は引掛けタイプφ40〜φ42を使用します、
別途お問い合わせください。
《寸法図》
