ステンレスガラス用手摺ブラケット（首振りタイプ） [OT-G280-SUS-MST-1/-2]
販売価格: 7,200円(税込)
希望小売価格: 7,920円
商品詳細
調整機能付きで施工スムーズ！
《特徴》
・ガラス板面から手摺パイプ（φ38mm、φ34mm）を持ち出すブラケットです。
・手摺パイプ位置を上方向に5mm、下方向に3mm調整できます。
・階段手摺パイプの角度にあわせパイプ受けの角度を変えられます。
・ステンレス製で、耐蝕性、耐熱性に優れています。
・対応ガラス厚：8〜22mm

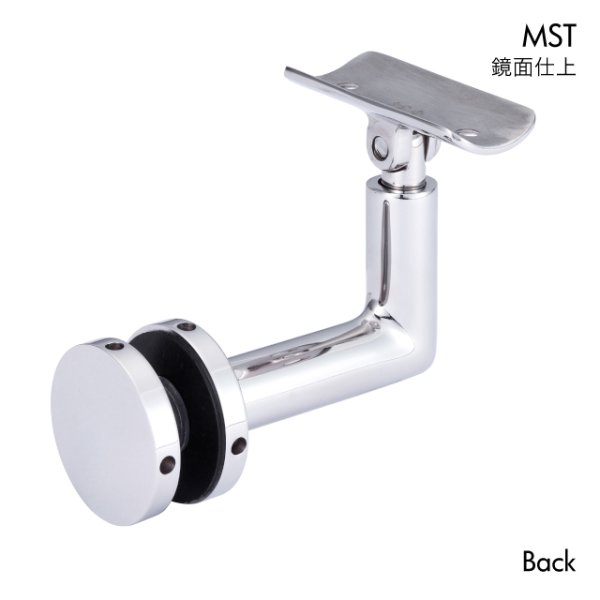

・仕上げ：MST（ミラーステンレス）
※その他仕上げのご要望は別途ご相談下さい。
・対応ガラス厚：8〜22mm
・取付工具（別売）締め込み工具は引掛けタイプφ34を使用します。
別途お問合せ下さい。
品番 備考 OT-G280-SUS-1-MST 対応パイプ径：φ38 OT-G280-SUS-2-MST 対応パイプ径：φ34
《補足》
・手摺パイプは付属していません。別途ご用意下さい。
（対応パイプ径：φ38mm、φ34mm）
《注意》
・ブラケット取付ピッチは900mm以内として下さい。
 | パイプ受けのシャフトを回すことで、 基準値より上下方向に調整が可能です。 ガラスカット位置に多少のズレがあってもブラケットで調整できます。 |
調整機能
 | 基準値より上下方向に+5mm/-3mm 調整可能。さらに首振り機能が追加され、 階段などで本体を斜めにすることなく取付可能です。 |
対応ガラス厚は8mm〜12mm
フィックスのねじシャフトの寸法を長く設定しているので、
対応ガラス厚は8mm〜22mmで、合わせガラス10mm+10mmまで対応する事ができます。
フィックス頭が共通
 | フィックス頭がφ38mmで、フィックス頭が |

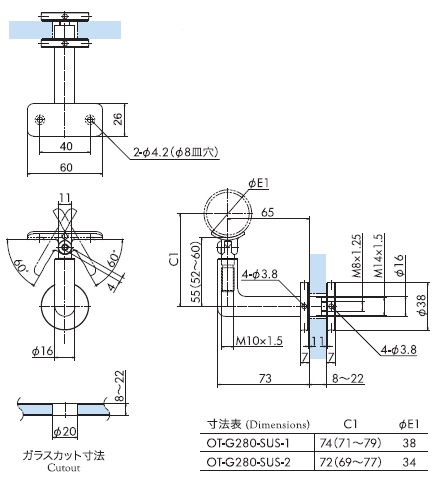

《寸法図》
他の写真
-
-

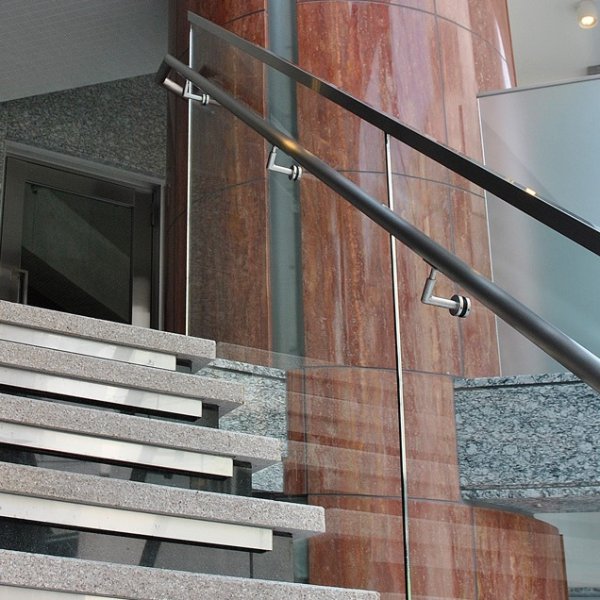

施工例 -
図面
