ガラス扉用バーハンドル。ステンレス製で、耐蝕性に優れています。
ホーム | 建築資材 > 取っ手(ハンドル)ステンレスL型バーハンドル
商品詳細

ステンレスL型バーハンドル[OT-C700-SUS]

販売価格: 11,440円 (税込)
数量:
mark_NEWmark_SUS

ガラス扉用バーハンドルです。
ステンレス製で、耐蝕性に優れています。


【製品特徴】
・ガラス扉用バーハンドルです。
・ステンレス製で、耐蝕性に優れています。
・対応ガラス厚:8~12mm
・取付穴寸法ガラス扉:φ12mm
・重量(1組):550g

材 質:ステンレス鋼(SUS-304)
仕上げ:鏡面研磨

【補足説明】
・取り付けについては、商品に付いている取付説明書をご参照下さい。

【価格(1組)】
10,400円(税別、送料無料


OT-C700-SUSステンレスL型バーハンドル特徴

OT-C700-SUSステンレスL型バーハンドル仕様

【寸法図】

先頭に戻る



【取付説明】
OT-C700付属部品表


OT-C700取付け時の注意事項

(クリックで拡大します↓)

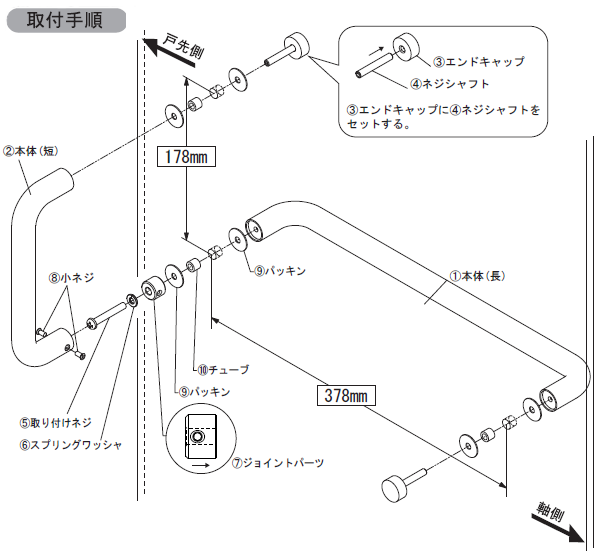

OT-C700取付手順
1.扉にφ12mmの穴を3ヵ所開ける。
2.穴に⑩チューブパッキンを入れる。
3.図のように向きを合わせて①本体(長)を扉に取付け、
 ⑦ジョイントパーツは図のように向きを合わせて取付ける。
4.②本体(短)を扉に取付ける。
5.②本体(短)と⑦ジョイントパーツを⑧小ネジで固定する。

先頭に戻る


「 取っ手(ハンドル)」トップへ

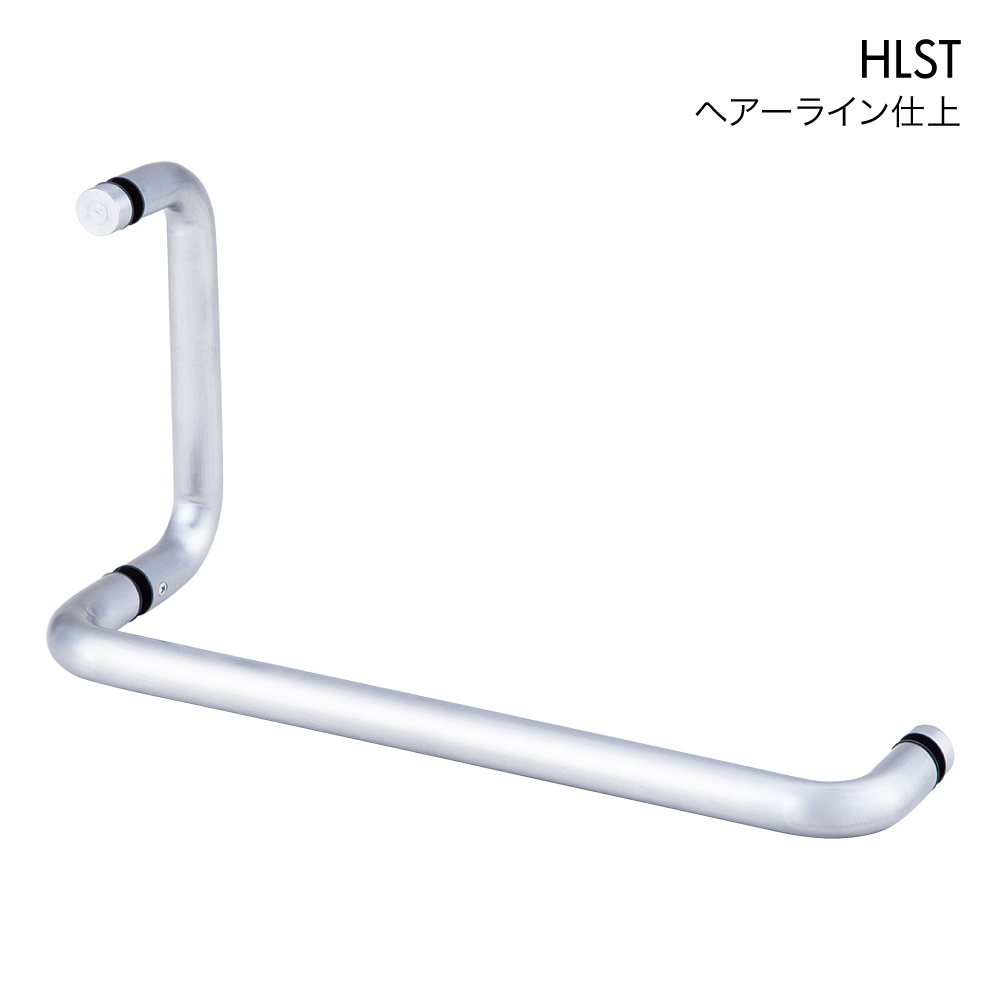

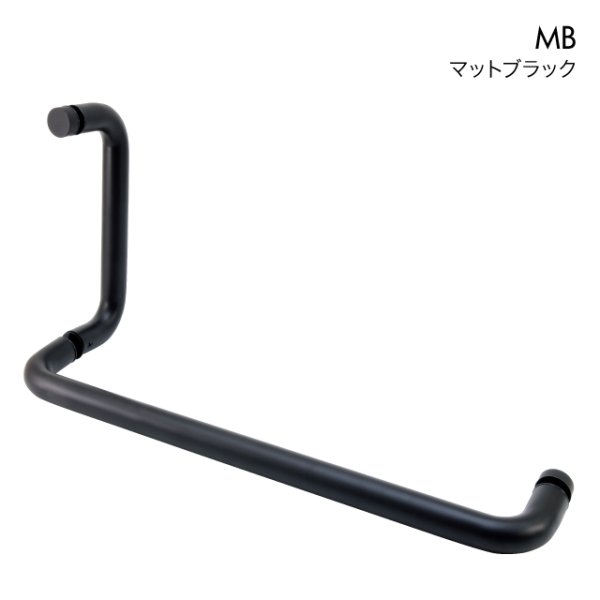

他の写真
(画像をクリックすると大きく見られます)
鏡面研磨
(画像をクリックすると大きく見られます)
図面
