ステンレスガラス用調整ヒンジ/T型・壁取付タイプ [OT-B450-SUS]

ステンレスガラス用調整ヒンジ/T型・壁取付タイプ [OT-B450-SUS]

販売価格: 21,120~29,040(税込)

オプションにより価格が変わる場合もあります。

仕上:
数量:

商品詳細

戸先5度、調整機能付き【T型】ヒンジ。

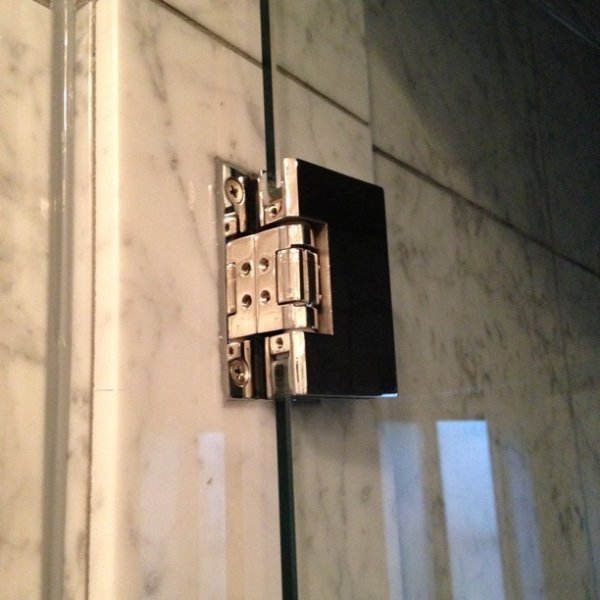

浴室・シャワーブースドアなど、水廻りでご使用いただけます

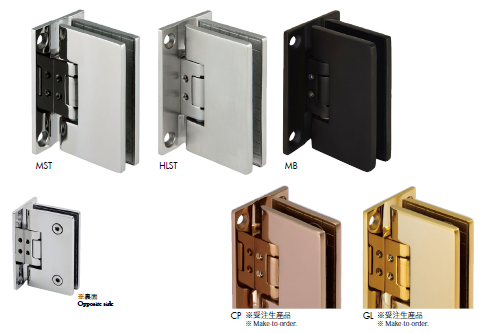

OT-B450仕上げ色

商品特徴
・ガラス扉用蝶番です。
・ステンレス製で、耐蝕性に優れています。
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・ドアが25°時自動で閉まります。
スペーサー下地金具も関連製品(別売り)にてご用意しております。
・対応ガラス扉幅:W800mmまで(使用条件により異なります)


OT-B450-SUS用アルミスペーサー、OT-B450-SUS用下地金具
※OT-B450-SUS用アルミスペーサー購入はこちら
※OT-B450-SUS用下地金具購入はこちら


仕様
※スマートフォンでご覧の方は端末を横にしていただきますと表が見やすくなります。
↓クリックまたはタップすると画像が拡大します。
品番 OT-B450-SUS-MST OT-B450-SUS-HLST OT-B450-SUS-MB
OT-B450-SUS-MST OT-B450-SUS-MST OT-B450-SUS-MST
材質
ステンレス鋼 (SUS-304)

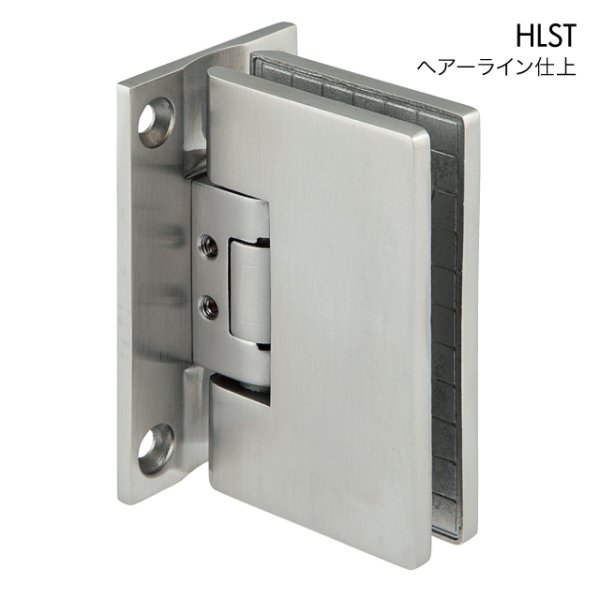

仕上げ MST(鏡面) HLST(ヘアーライン) MB(マットブラック)
自重 625g 625g 625g
許容荷重
※蝶番 2 個 使用時
40kg 40kg 40kg
対応ガラス厚 8~10mm
(12mm対応可能。
お問い合わせ下さい。)
8~10mm
(12mm対応可能。
お問い合わせ下さい。)
8~10mm
(12mm対応可能。
お問い合わせ下さい。)
数量 1ヶ 1ヶ 1ヶ
金額
(税別)
19,200円 19,200円 26,400円

品番 OT-B450-SUS-CP OT-B450-SUS-GL OT-B450-SUS-VST
OT-B450-SUS-CP OT-B450-SUS-GL OT-B450-SUS-VST
材質
ステンレス鋼 (SUS-304)

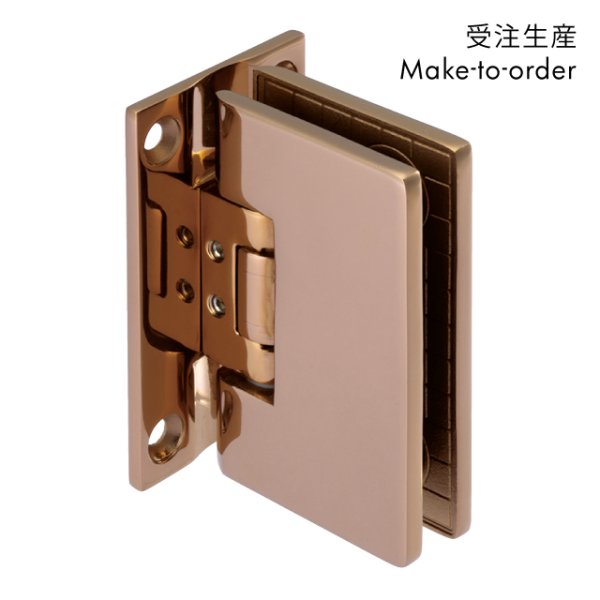

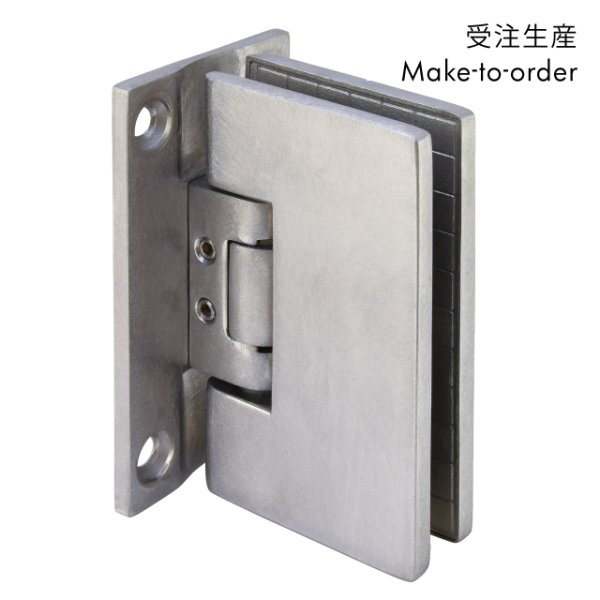

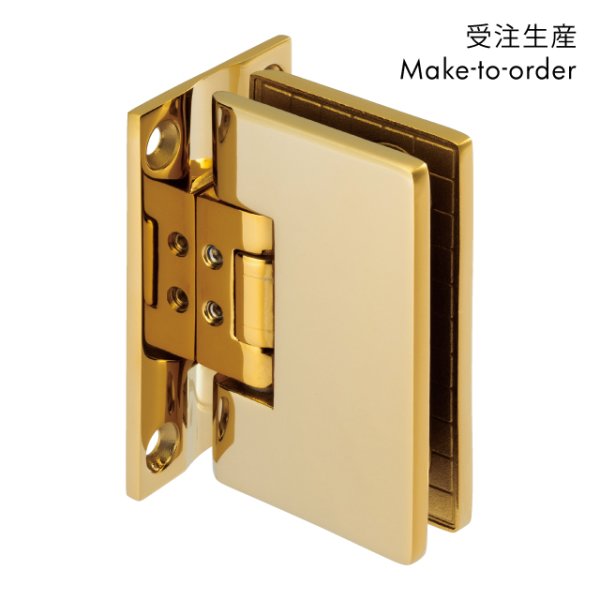

仕上げ CP( カッパー) GL(ゴールド) VST(バイブレーション )
自重 625g 625g 625g
許容荷重
※蝶番 2 個 使用時
40kg 40kg 40kg
対応ガラス厚 8~10mm
(12mm対応可能。
お問い合わせ下さい。)
8~10mm
(12mm対応可能。
お問い合わせ下さい。)
8~10mm
(12mm対応可能。
お問い合わせ下さい。)
数量 1ヶ 1ヶ 1ヶ
金額
(税別)
※受注生産 ※受注生産 ※受注生産

注意事項
◇片開き推奨製品です。 ◇扉を全開した時に、90°以上開けないように別途戸当たり等をご使用下さい。 ◇空調や取り付け位置等の条件によっては扉の閉まる位置にズレが生じる可能性があります。 ◇皿頭タッピングネジは付属しておりません。別途お問い合わせいただきますと、セット購入が可能です。 ◇戸先調整ビス(六角ビス)が緩むと音鳴りが発生します。ビスは最後まで必ず締め込んで下さい。

補足説明
・付属部品:
パッキン(1mm厚)×2枚、
パッキン(2mm厚)×2枚、
側面パッキン×1枚、
六角レンチ(大小)×各1本、
取付け用M5皿小ネジ×4本
六角レンチ(大小)各1本
・皿頭タッピングネジがご入用の際はお問い合わせ下さい。



片開き扉用 OT-B450-SUS

付属部品表

戸先位置各5°調整機能、ドア25°時に自閉

ガラス吊り込み時、六角レンチで各5°の戸先調整



※OT-B450-SUS用アルミスペーサー購入はこちら
 OT-B450-SUS用スペーサー

 OT-B450-SUS用スペーサー

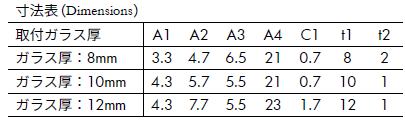

【寸法図】

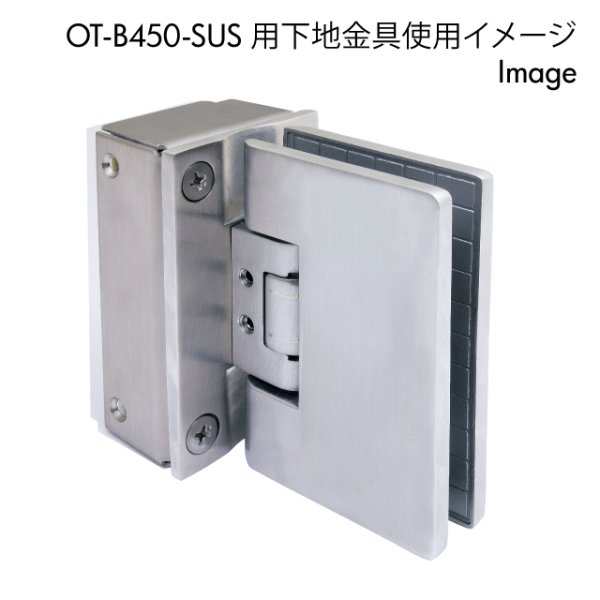

OT-B450-SUS用下地金具
※OT-B450-SUS用下地金具購入はこちら

先頭に戻る

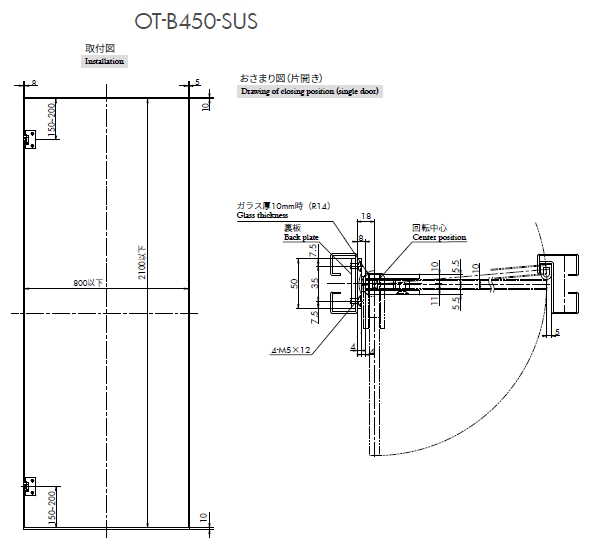

取付図.おさまり図(片開き)



取付手順

取付手順

取付手順

先頭に戻る

戸先の調整方法

戸先の調整方法

取付時の注意事項

先頭に戻る

「 丁番(ヒンジ)」トップへ

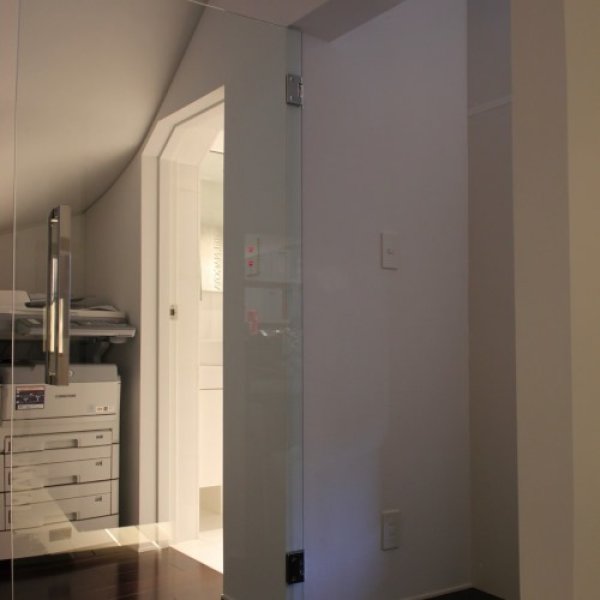

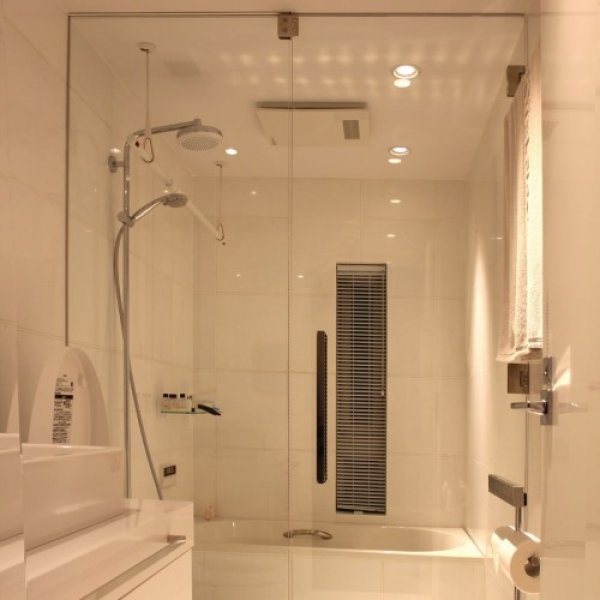

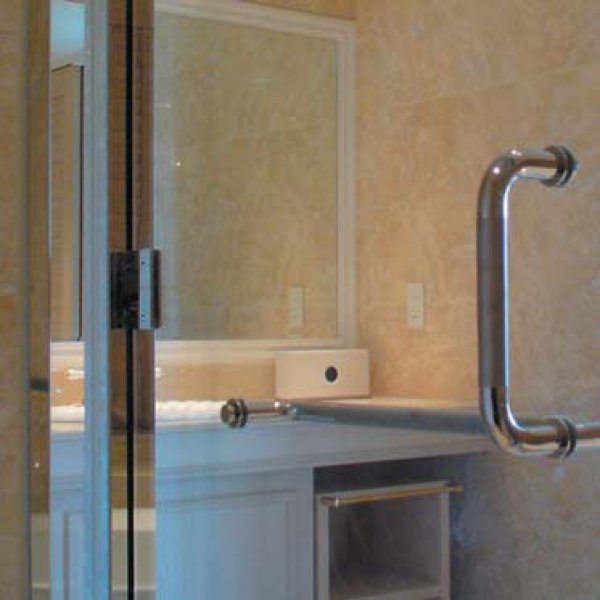

他の写真
