ステンレスガラス用調整ヒンジ/L型・壁取付タイプ [OT-B490-SUS]
ステンレスガラス用調整ヒンジ/L型・壁取付タイプ
[OT-B490-SUS]
![](https://www.d-kuru.com/res/layout022/img/icon_charge_x2.gif)
販売価格: 22,220円~30,470円(税込)
オプションにより価格が変わる場合もあります。
商品詳細
戸先5度、調整機能付き【L型】ヒンジ。

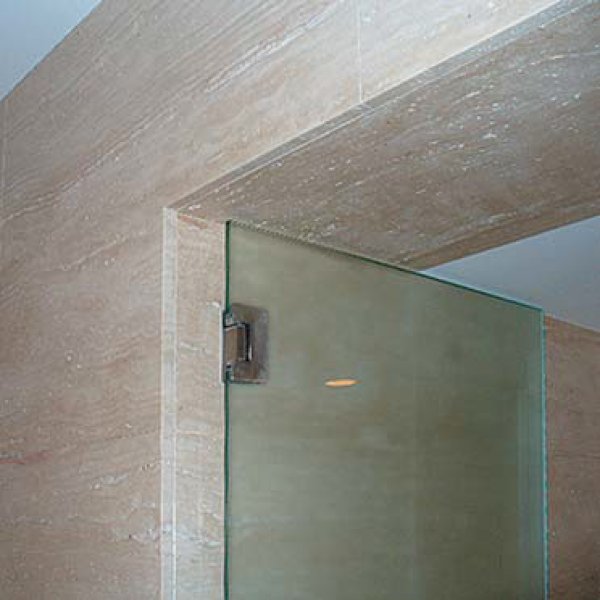

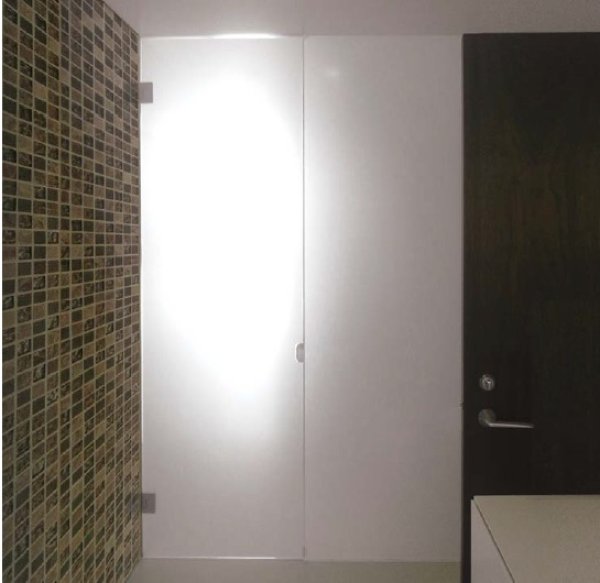

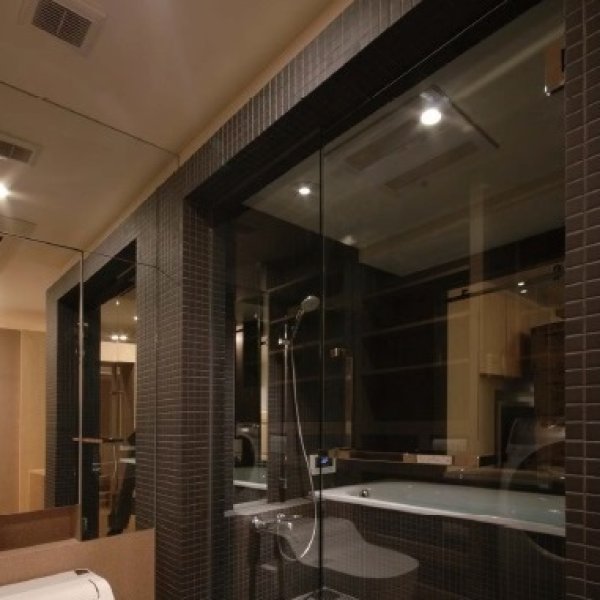

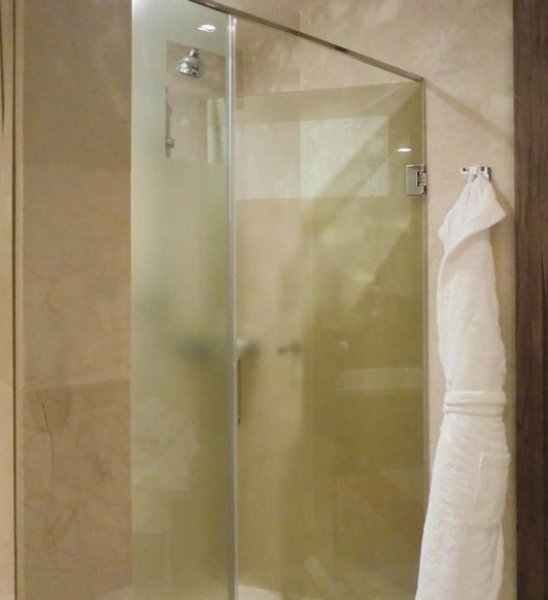

浴室・シャワーブースドアなど、水廻りでご使用いただけます。
浴室・シャワーブースドアなど、水廻りでご使用いただけます。
製品特長
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・ドアが25°時に自動で閉まります。
・対応ガラス扉幅:W800mmまで

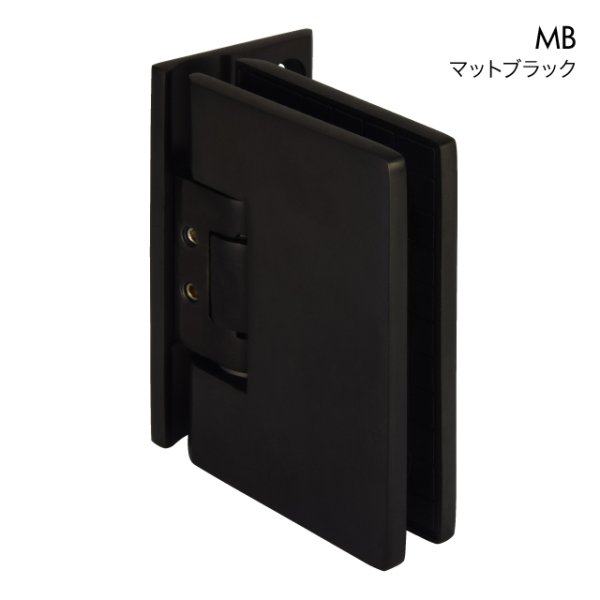

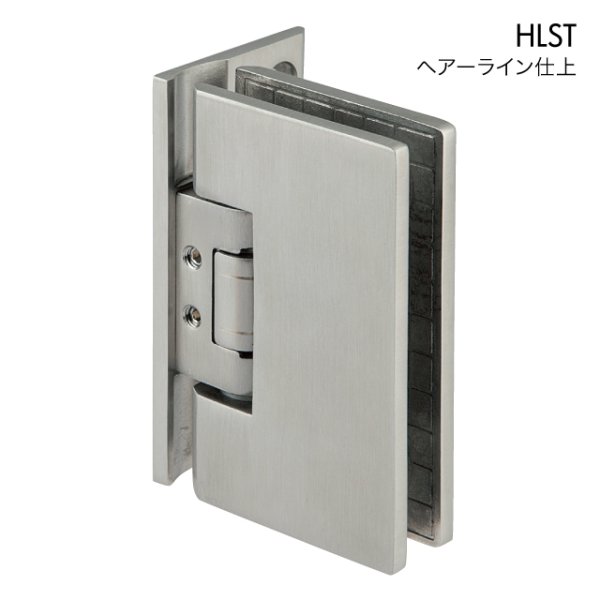

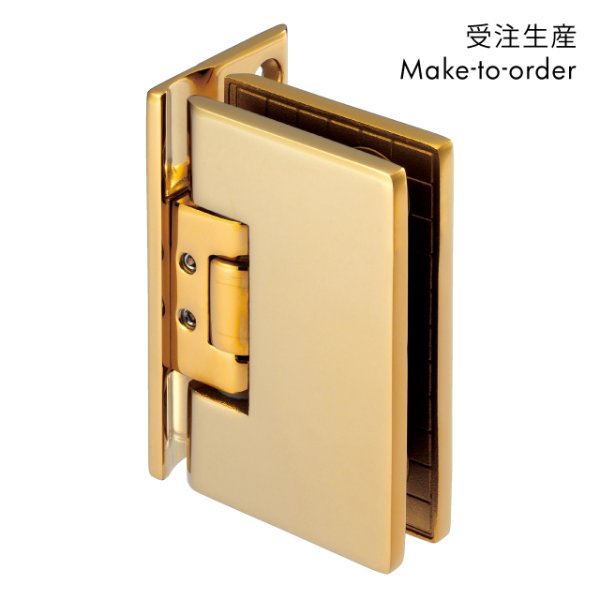

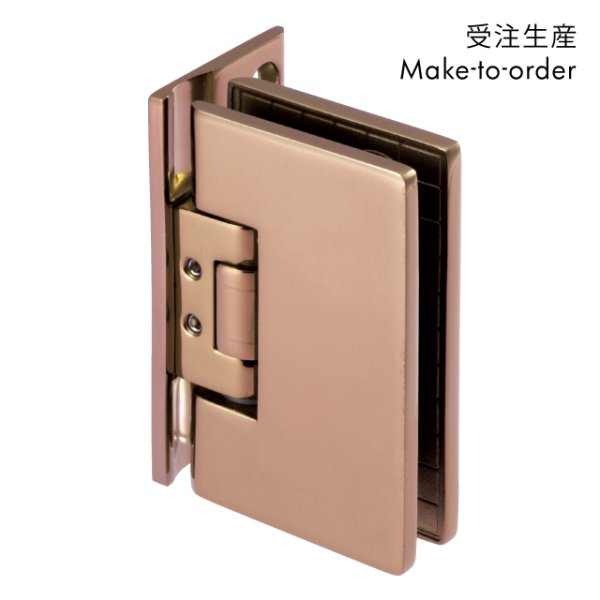

![鏡面;ヘアーライン仕上;マットブラック仕上カッパー仕上;ゴールド仕上](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-08_23.png)
※画像↓をクリックまたはタップすると拡大します。
※📱スマートフォンでご覧の方は端末を横にしていただきますと表が見やすくなります。
注意事項
◇片開き扉推奨製品です。
◇扉を全開した時に、90°以上開けないように別途戸当たり等をご使用下さい。
◇空調や取り付け位置等の条件によっては扉の閉まる位置にズレが生じる可能性があります。
◇皿頭タッピングネジは付属しておりません。別途お問い合わせいただきますと、セット購入が可能です。
◇戸先調整ビス(六角ビス)が緩むと音鳴りが発生します。ビスは最後まで必ず締め込んで下さい。
補足説明
・付属部品: パッキン(1mm厚)×2枚、
パッキン(2mm厚)×2枚、
側面パッキン×1枚、
取付用M5皿小ネジ×3本、
六角レンチ(大小)×各1本
・皿頭タッピングネジがご入用の際はお問い合わせ下さい。

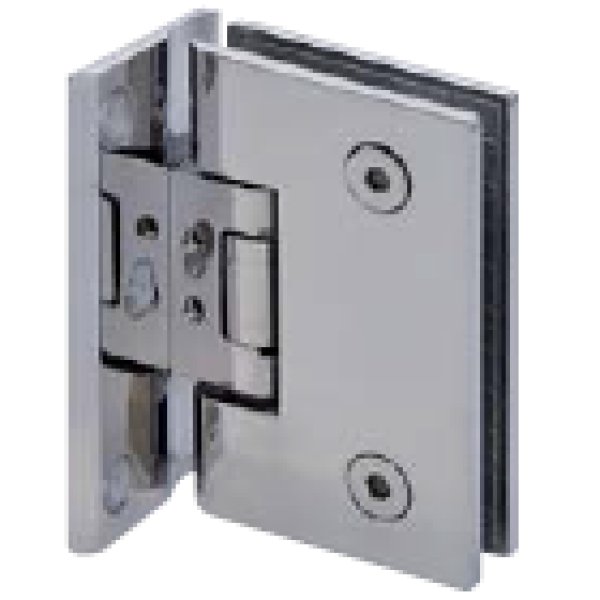

![ステンレス製。片開き扉推奨品](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-06.png)
![戸先位置各5°調整機能、ドア25°時に自閉](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-07.png)
![ガラス吊り込み時、六角レンチで各5°の戸先調整](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-08_1.png)
![付属部品表](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-03.png)

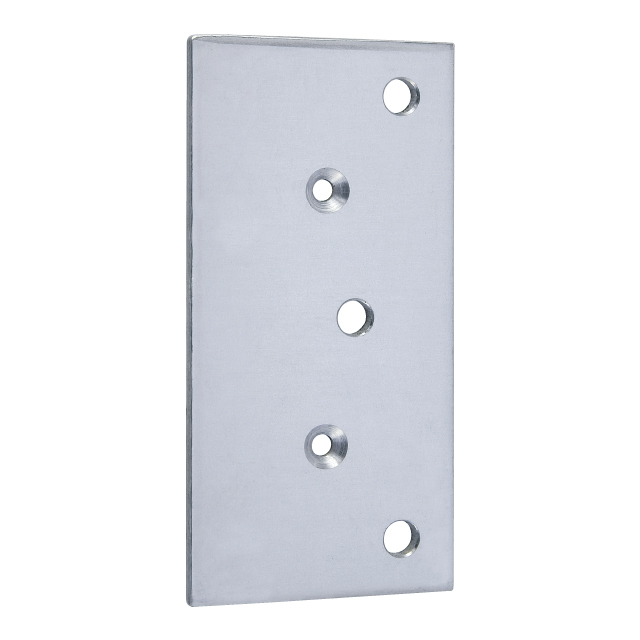

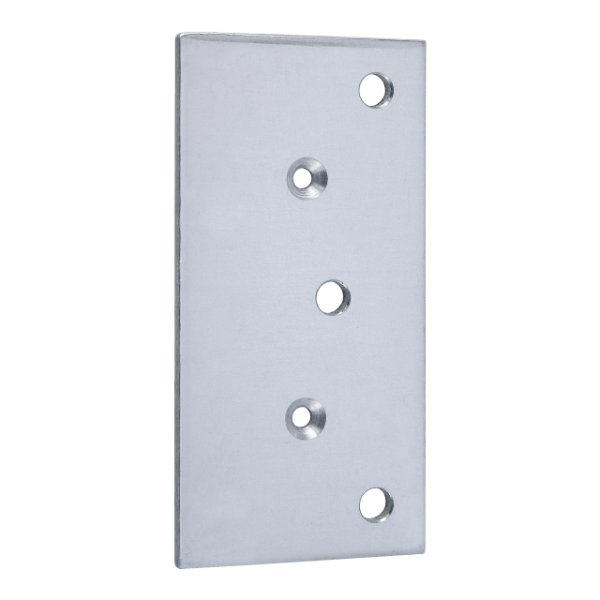

![OT-B490-SUS用スペーサー](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-08_20.png)
詳細ページはこちら➡OT-B490-SUS用スペーサー
【寸法図】
![ガラスカット寸法](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-08_21.jpg)
【取付参考図】
![ガラスカット寸法](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-08_24.jpg)
![OT-B490-SUS用スペーサー](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-08_22.png)
詳細ページはこちら➡OT-B490-SUS用スペーサー
![取付け手順](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-14.png)
![取付け手順](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-15.png)
![戸先の調整方法](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-16.png)
![戸先の調整方法](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-17.png)
![取付け時の注意事項](https://www.d-kuru.com/data/d-kuru/product/Architect_material/hinge/ot-b490-04.png)
