大型スライド丁番 ANGUTEC MFH-100 [MFH-100型]

大型スライド丁番 ANGUTEC MFH-100 [MFH-100型]

販売価格: 77,550~95,480(税込)

オプションにより価格が変わる場合もあります。

カラー:
スペーサー(有無):
数量:

商品詳細

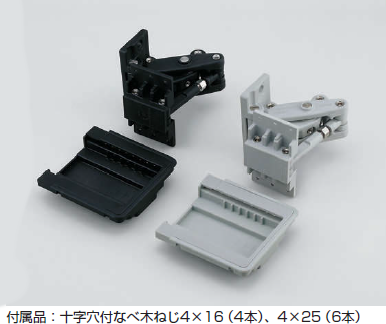

大型スライド丁番
インセット・かぶせ扉兼用
   ANGUTEC® MFH-100型


■特 長
●施工後に扉の三次元調整ができます(上下±6mm、左右±6mm、前後±3mm)。
●開閉を繰り返しても調整が緩みにくい構造です。
●ガラス・木・鉄扉など、さまざまな素材の扉に対応できます。

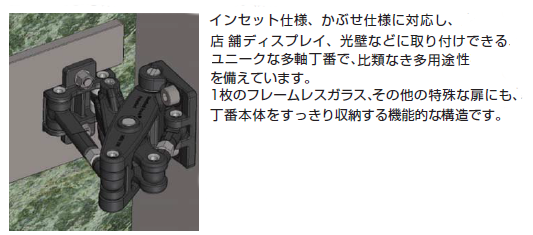

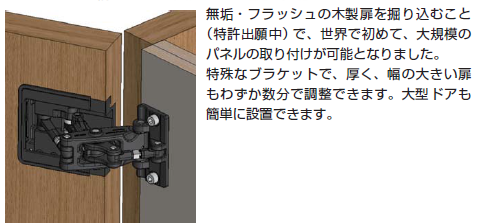

●インセット仕様、かぶせ仕様に対応し、店舗ディスプレイ、光壁などに取り付けできます。
●幅広い扉厚に対応できます。
●ガラス繊維入軽量プラスチック製です。
●ステンレス鋼製のMICROMASTERシリーズMFH-200,MFH-300もあります。



■仕 様
 使用温度:5℃〜 35℃
 使用湿度:10%〜 90%

■注 意
●ガラスサイズは耐荷重を優先して決めてください。
●不特定多数の出入りのある扉としては使用しないでください。
●扉は約90゜では止まらないため、これ以上開かないように戸当りを別途設けてください。
●扉の比重や大きさ、形によって最大耐荷重まで使用できない場合がありますので、ご使用前に扉サイズの目安をご確認ください。
●丁番は扉の上下から50〜 100 mmの位置に取り付けてください。
●調整方法については、取扱説明書を必ずお読みください。


■用 途
●博物館・美術館・店舗の超大型ガラスショーケース
●商業施設の光壁

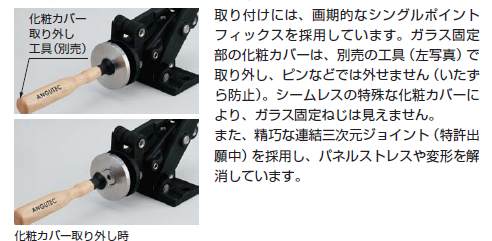

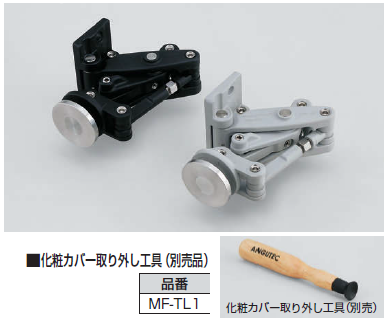

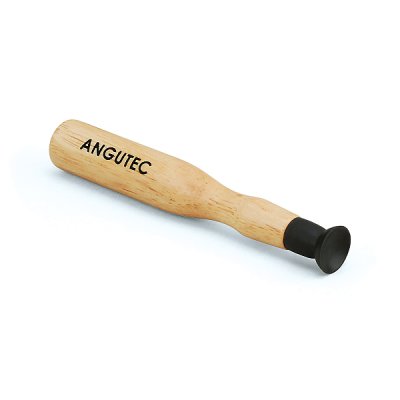

■化粧カバー取り外し工具(別売)
化粧カバー取り外し工具(別売)(MF-TL1)購入はこちら≫≫

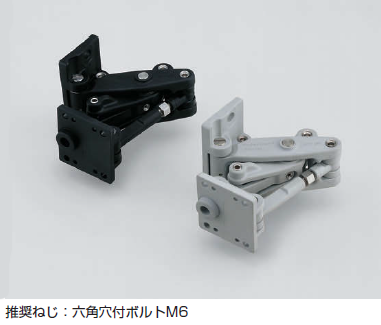

■推奨ねじ
●枠側:六角穴付ボルトM8

■仕様
スペーサー無し
品番MFH-100B-01-03MFH-100G-01-03
材料ガラス繊維入プラスチックガラス繊維入プラスチック
ブラックグレー
ガラス厚(mm)10、12、15(19:受注対応)10、12、15(19:受注対応)
耐荷重N/2ヶ981kg981kg
耐荷重kgf/2ヶ100kg100kg
開き角度90°90°
1箱1ヶ1ヶ
金額(税別)70,500円70,500円

スペーサー有り
品番MFH-100B-01-03MFH-100G-01-03
材料ガラス繊維入プラスチックガラス繊維入プラスチック
ブラックグレー
ガラス厚(mm)10、12、15(19:受注対応)10、12、15(19:受注対応)
耐荷重N/2ヶ981kg981kg
耐荷重kgf/2ヶ100kg100kg
開き角度90°90°
1箱1ヶ1ヶ
インセット用スペーサー(10mm厚)F03-431C16,300円×1ヶ16,300円×1ヶ
金額(税別)86,800円86,800円



●扉質量に関係なく、ガラス扉を取り付けた状態のまま、三次元方向の調整ができます。
MFH-200 はスパナ、MFH-300 は六角スパナ1 本で調整可能です。
調整時に扉を持ち上げる必要がなく1 人で調整ができます。
●調整時間が短く、施工時のコストダウンにつながります。
●調整ねじは緩み防止機能付のため、メンテナンスで再調整ができます。

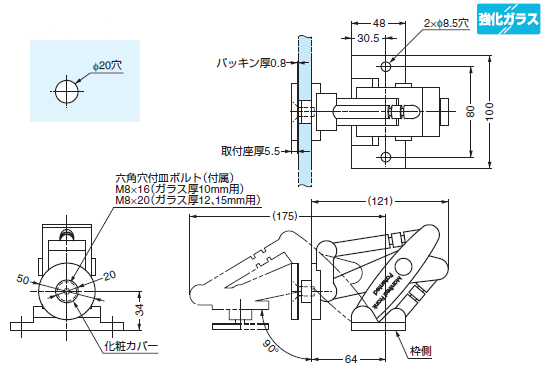

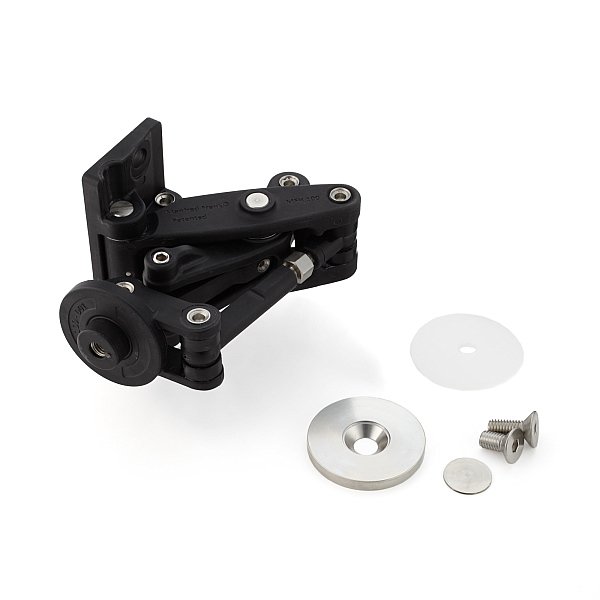

●ガラス扉にφ 20mm の丸穴加工を行い、ポイントフィックスで取り付けます。
●強度のある壁や枠側にM8 ボルトで固定します。
●ガラス以外(石材、木、金属など)の扉にも使用できます。
● ガラス繊維入プラスチックと耐食性に優れたステンレス鋼製で、安心して長く使用できます。

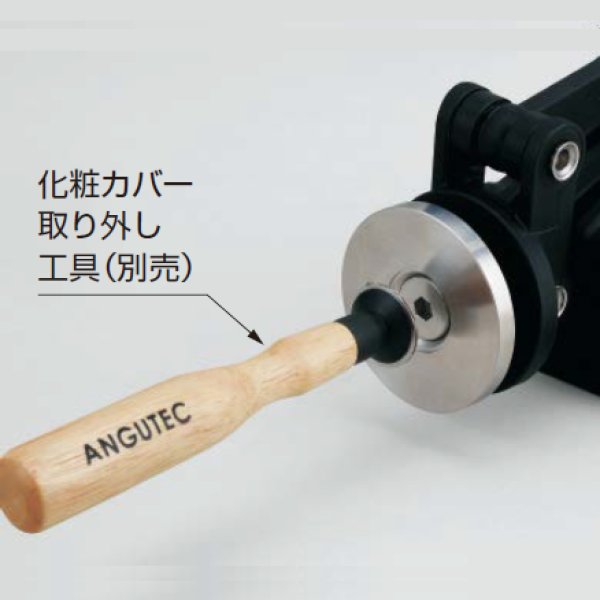

● シームレスな化粧カバーにより、ガラス固定ねじは見えません。
このカバーは専用工具でなければ取り外せないため、いたずらなどを防ぎます。
化粧カバー取り外し工具(別売)(MF-TL1)購入はこちら≫≫

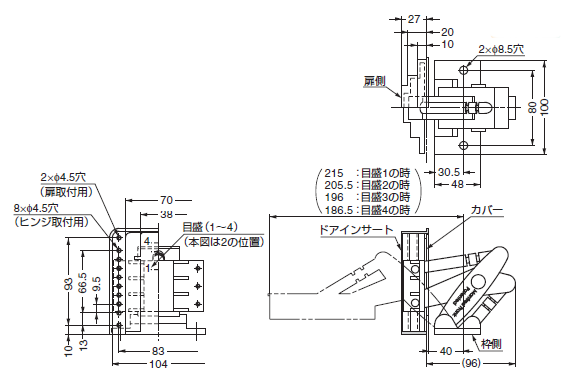

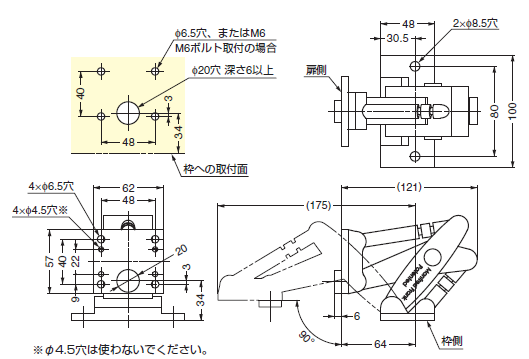

■寸法図


【扉サイズの目安】

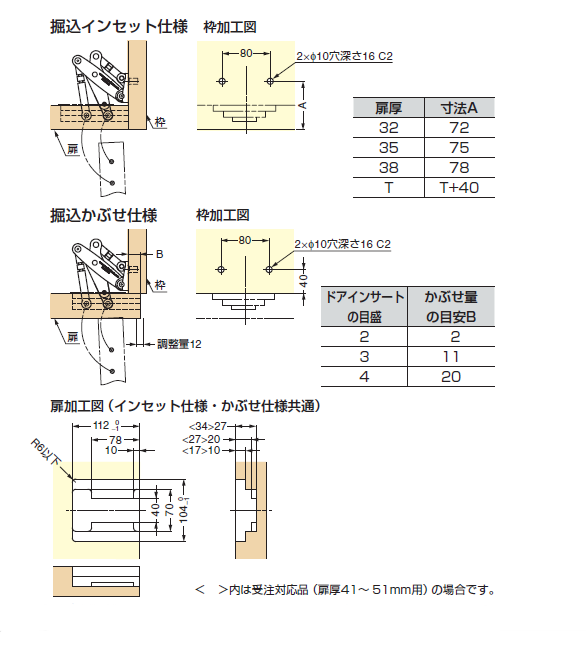

【取付例】
インセット仕様

かぶせ仕様

先頭に戻る



■施工・調整手順
施工・調整手順

施工・調整手順

施工・調整手順

施工・調整手順
このマークの製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
