・自由丁番 壁取付タイプ ・25˚の角度に達したとき、ドアは自動閉鎖になります。
ホーム | 建築資材 > 蝶番(丁番、ヒンジ)黒の自由丁番(壁取付タイプ[ L型])
商品詳細

黒の自由丁番(壁取付タイプ[ L型])[B8201-1-ORB]

販売価格: 14,410円 (税込)
数量:

幅の狭い柱にも取付け可能な台座(幅33mm)!
壁取付タイプの黄銅製、艶消し黒、自由丁番です。

【特徴】
・材料: 黄銅(真鍮)
・自由丁番 壁取付タイプ, プレートは片面に締め付るL型です。
・ドアを保証するために設計された強力なバネで簡単かつ確実に元の位置に戻ります。
 25°の角度に達したとき、ドアは自動閉鎖になります。
・ガラス厚: 10mm(3/8"), 12mm(1/2")


【価格(1個当たり))】
13,100円(税別、送料無料

【範囲図・自動閉鎖角度25°】
片開き扉用
 B8201-1【手前開き】か【奥開き】かどちらかの仕様で
ご使用下さい。
片開き扉の90°開き方向を確定します。
【手前開き】手前方向に90°開き仕様
【奥開き】奥行方向に90°開き仕様
 B820225°以下時、自閉します。

ガラス厚10mm12mm
 2ヶ3ヶ2ヶ3ヶ
最大扉幅812mm914mm711mm812mm
最大扉質量45kg70kg45kg70kg


【寸法図】
寸法図 B8201-1

【ガラス加工図】
   ガラス切り欠き図 B8201-1

先頭に戻る


その他表面処理 もございます、お問い合わせください。
表面処理

先頭に戻る


「黒丁番」トップへ


「 丁番(ヒンジ)」トップへ

他の写真
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)

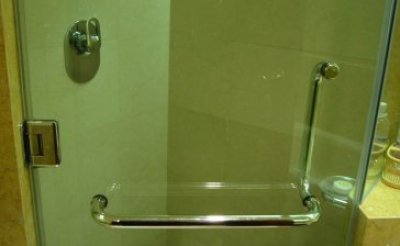

施工例

(表面処理はクロムめっき)
(画像をクリックすると大きく見られます)
施工例

(表面処理はクロムめっき)
