商品詳細

下レール仕様の引戸金物
ガラス扉とガラス扉や木扉を組み合わせて使用できます。
 width=

 width=
下ガイド仕様「オルデナ70/P」はこちらから

【特徴】
  • 間仕切りに最適な引戸金物です。
  • 2本吊りのレールにガラス扉と木扉を組み合わせて使用できます。
    (ガラス扉のみ、木扉の みでの使用も可能です。1枚引戸もできます。)
  • ガラスホルダーに取り付けるカバープレートは、丸型と角型の2種類からお選びいただけます。


【注意】
  • 扉開閉時の衝撃に耐えられ、扉質量に対応できる強度を持った枠に取り付けてください。
    強度のない枠は扉の動きを著しく低下させるばかりでなく、上レール14〜17の脱落などを 引き起こすことも考えられ、大変危険です
  • 上ストッパー 7 と戸当り10は必ず併用してください。
  • 本製品を選定の際はマークガイド のガラスをご使用の場合は、強化ガラスをご使用ください「強化ガラス」を必ずお読みください。
 width=
【戸当りの取り付け】
 width=
オルデナ 70/F 下レール仕様
【ガラス加工図】
 width=

先頭に戻る

 width=
 width=
 width=

先頭に戻る

 width=
 width=
 width=

先頭に戻る

【見 積 依 頼 】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
FAX番号: 03-6766-8971
メールアドレス: info@d-kuru.ocnk.net

【取付説明】
■取り付けできる扉仕様
 width=
 width=
 width=
 width=
 width=
 width=
 width=

ガラス扉+ガラス扉の場合
 width=


ガラスの切り欠き及び扉幅の計算方法
 width=
 width=
 width=

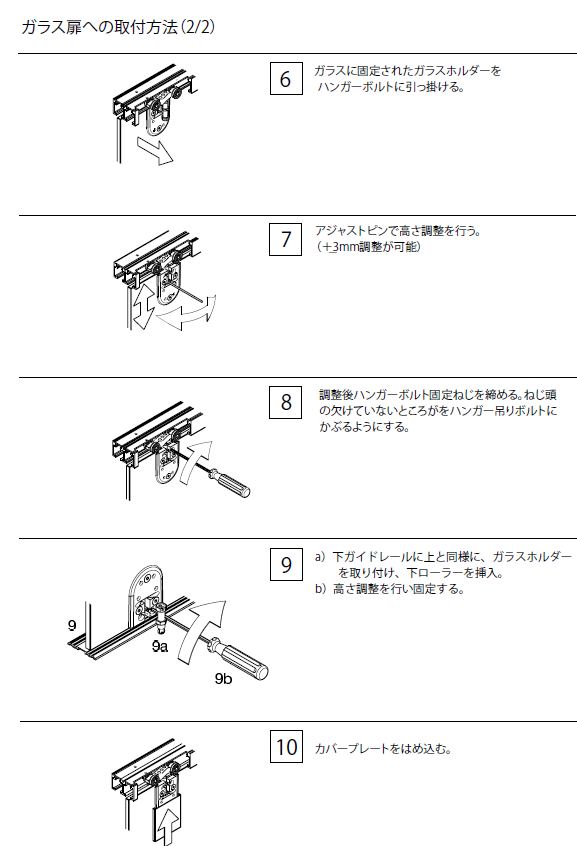

上レール取付方法
(▼クリックで拡大します)
 width=


 width=


 width=


 width=


 width=
ガラスをご使用の場合は、強化ガラスをご使用ください

ガラスをご使用の場合は、強化ガラスをご使用ください。
また、飛散防止フィルムを貼ることをお勧めします。
ただし、製品によってはガラスと製品が接触する範囲のフィルムを除去 してください。
(フィルムのズレが原因でガラス扉が下がり、開閉動作に支障が出ることがありますのでガラス加工業者、 フィルム業者にご相談ください。)
ガラスは衝撃などにより破損します。破損した破片は人、物を損傷する可能性があります。ガラスをご使用の場合は、破損した場合の被害も考慮して設計、施工を行ってください。


⚠警 告
誤った取り付けは、施工時だけでなく使用時に思わぬけがをする恐れがあります。
本書の説明、注意事項をお守りください。
本取付説明書について
本取付説明書は、一つの現場に一か所のオルデナ 70/Fを取り付けることを想定したうえで、もっ とも安全かつ効率的に取り付けできると思われる方法を記載しました。
必ずしも取り付けの順序や方法を規制するものではありません。
作業される方におかれましては、 専門家としてのノウハウをお持ちのことと考えておりますので、この取付説明書に記載された方法 にとらわれず、専門知識と経験に基づいて製作してください。
その場合においても、事前にこの取付説明書に一度は必ず目を通してくださるようお願いします。
また、本製品には外国語版取付説明書も付属されていますが、本書をお読みいただければ、外国語 版取付説明書をお読みいただかなくても良いように構成しております。
免責について
現場の状況や取付作業の結果としての品質は、当社の影響の及ばないいくつもの要素から成り立っ ています。
したがって当社では、これらが原因となって発生した副次的な損失や損害、または出費についての 責は負えませんので、ご容赦させていただきます。
ご理解のうえ、ご了承いただきますようお願い します。

※輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
製品内容は部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
