上吊りガラス引戸に、引き違い仕様が登場!
引き違い扉の場合に最も小さなクリアランスで納まります。
2枚引き違いに対応したガラス用の引戸用金具です。
上吊式のダブルレールを使用し、扉と扉の間のクリアランスが少なく、非常に綺麗に納まります。

デザイン オルデナ 70/P 下ガイド仕様

デザイン オルデナ 70/P 下ガイド仕様
下レール仕様「オルデナ70/F」はこちらから

【特徴】
  • 間仕切りに最適な引戸金物です。
  • 2本吊りのレールにガラス扉と木扉を組み合わせて使用できます。
    (ガラス扉のみ、での使用も可能です。1枚引戸もできます。)

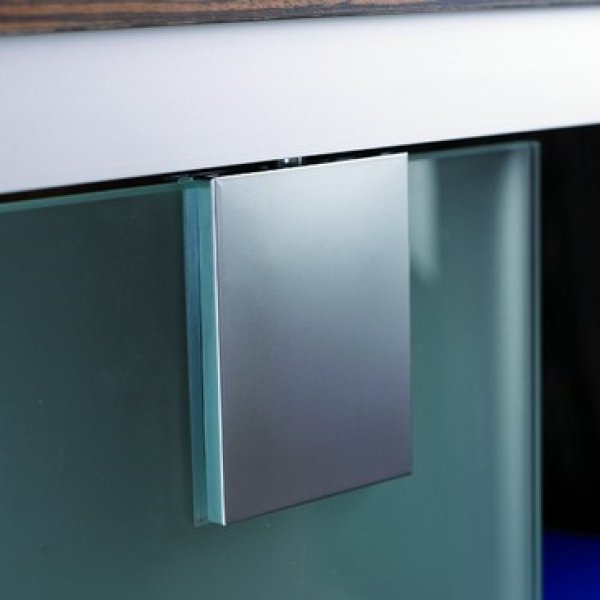

  • ガラスホルダーに取り付けるカバープレートは、丸型と角型の2種類からお選びいただけます。


【注意】
  • 扉開閉時の衝撃に耐えられ、扉質量に対応できる強度を持った枠に取り付けてください。
    強度のない枠は扉の動きを著しく低下させるばかりでなく、上レール14〜17の脱落などを 引き起こすことも考えられ、大変危険です
  • 上ストッパー7とゴム戸当り9は必ず併用してください。
  • 本製品を選定の際はマークガイド のガラスをご使用の場合は、強化ガラスをご使用ください「強化ガラス」を必ずお読みください。
デザイン オルデナ 70/P 下ガイド仕様
デザイン オルデナ 70/P 下ガイド仕様
デザイン オルデナ 70/P 下ガイド仕様
【ガラス加工図】
デザイン オルデナ 70/P 下ガイド仕様

デザイン オルデナ 70/P 下ガイド仕様【下ガイドの取付パターン】

【見 積 依 頼 シート】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。折り返し、お見積りさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@d-kuru.ocnk.net

PDFファイル/約225KB    エクセルファイル/約124KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。]
