扉が閉まる際、ソフトアブソーバーの反力でゆっ くり閉まります。 ドアが35°時に自動で閉まります。
ホーム | 建築資材 > 蝶番(丁番、ヒンジ)ステンレスガラス用調整ヒンジ(枠取付タイプ)
商品詳細

ステンレスガラス用調整ヒンジ(枠取付タイプ)[OT-B494-SUS]

販売価格: 17,928円~21,708円 (税込)
オプションにより価格が変わる場合もあります。
仕上げ:
数量:

OT-B494-SUSOT-B494-SUSOT-B494-SUS

ステンレス製で耐蝕性に優れているガラス扉用蝶番です。
ドアが35°時に自動で閉まります。


【商品特徴】
・ガラス扉用蝶番です。
・ステンレス製で、耐蝕性に優れています。
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・ドアが35°時に自動で閉まります

【注意事項】
・片開き扉推奨製品です。
・扉を全開した時に、90°以上開けないように別途戸当り等をご使用下さい。

【補足説明】
・付属部品:六角レンチ(大小)×各1本、取付用M5皿小ネジ× 3本
・取り付けについては、商品に付いている取付説明書をご参照下さい。

OT-B494-SUS
【仕様】
材質:
ステンレス鋼(SUS-304)

仕上げ:
鏡面研磨(MST)/ヘアーライン仕上(HLST)/マットブラック仕上(MB)


【価格表】
品番
OT-B494-SUS
MST
OT-B494-SUS
HLST
OT-B494-SUS
MB
材 質
ステンレス鋼(SUS-304)
仕上
鏡面研磨
(MST)
ヘアーライン仕上
(HLST)
マットブラック仕上
(MB)
ガラス厚(mm)
8~10 mm
対応ガラス
サイズ
(ワイド)
※使用頻度に
より異なります
~800 mm
自重
590g
許容荷重
※蝶番2個使用時
40kg
1箱
2 ヶ
価格(税別)
16,600円
16,600円
20,100円

先頭に戻る


OT-B494-SUSドアが35°時に自動で閉まります

【寸法】
OT-B494-SUS図面寸法

OT-B494-SUS図面寸法

OT-B494-SUS図面寸法

【寸法表】
OT-B494-SUS寸法表

先頭に戻る



● 関連製品
OT-C700-SUSステンレスL型バーハンドルOT-B170-SUSステンレス戸当り
ステンレスL型バーハンドル
OT-C700-SUS
ステンレス戸当り
OT-B170-SUS


【取付け手順】

OT-B494-SUS付属部品表

OT-B494-SUS枠への取付け

OT-B494-SUSガラス扉の取付け

OT-B494-SUSアブソーバーの取付け
※構造上、ガラス扉の開閉時に多少の音が鳴りますが品質上問題はありません。
ご了承下さい。


OT-B494-SUS戸先調整方法

OT-B494-SUS戸先調整方法

OT-B494-SUS戸先調整方法

OT-B494-SUS取り付け時の注意事項

先頭に戻る


「 丁番(ヒンジ)」トップへ

他の写真
(画像をクリックすると大きく見られます)
鏡面研磨(MST)
(画像をクリックすると大きく見られます)

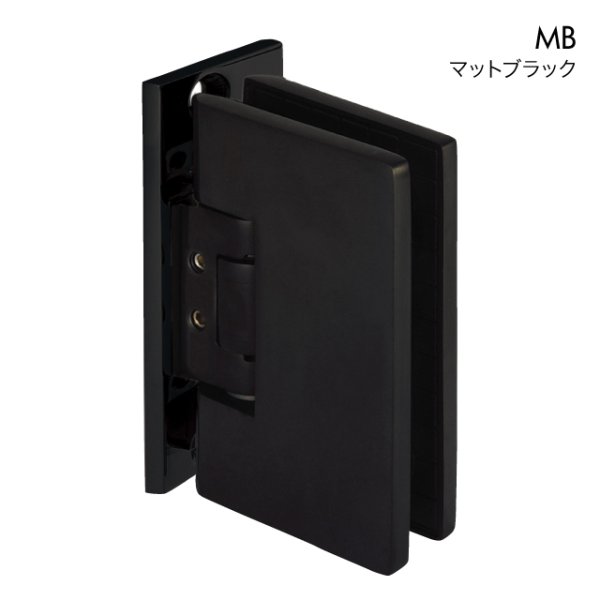

マットブラック仕上(MB)
(画像をクリックすると大きく見られます)
図面
