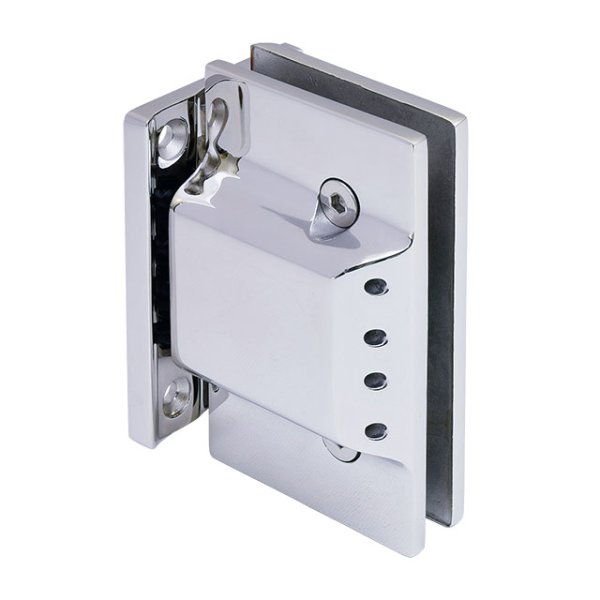

ステンレス重量ガラス用調整ヒンジ(壁取付タイプ・ソフトアブソーバー付) [OT-B456-SUS]

ステンレス重量ガラス用調整ヒンジ(壁取付タイプ・ソフトアブソーバー付) [OT-B456-SUS]

販売価格: 51,150(税込)

数量:

商品詳細

ステンレス製で耐蝕性に優れているガラス扉用蝶番です。
ソフトアブソーバーの反力でゆっくり閉まります。


OT-B456-SUS扉が閉まる際、ソフトアブソーバーの反力でゆっくり閉まります。

OT-B456-SUS戸先位置各5°ドア25°時に自閉

OT-B456-SUS六角レンチでヒンジの止ネジを回す事で、戸先角度が片側に最大約5°の調整ができます。

【特長】
・重量用対応です。
・扉が閉まる際、ソフトアブソーバーの反力でゆっくり閉まります。
・扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
・ドアが25°時に自動で閉まります。
・対応ガラス扉幅:
 ガラス厚10mm:W900mmまで
 ガラス厚12mm:W850mmまで

【価格(1個当たり)】
46,500円(税別、送料無料

材質
ステンレス鋼(SUS-304)

仕上げ
MST(鏡面)

許容荷重
60kg(蝶番2 個使用時)

対応ガラス厚
10~12mm

対応ガラス厚
ガラス厚10 mm:~900mm(使用条件により異なります)
ガラス厚12 mm:~850mm(使用条件により異なります)

製品自重
1021g

先頭に戻る


【注意事項】
◇片開き扉専用製品です。
◇扉を全開した時に、90°以上開けないように別途戸当り等をご使用下さい。
◇ソフトアブソーバーに直接水分がかからないようにして下さい。
◇ソフトアブソーバーが強い場合は、ソフトアブソーバーの数を減らして調整して下さい。
◇皿頭タッピングネジは付属しておりません。別途お問い合わせいただきますと、セット購入が可能です。
◇戸先調整ビス(六角ビス)が緩むと音鳴りが発生します。ビスは最後まで必ず締め込んで下さい。

【補足説明】
・付属部品:パッキン(1mm厚)×2個、側面パッキン×1個、
 取付用皿ネジ(M5/L=12)×4個、六角レンチ(大小 2 種類)、ソフトアブソーバー×2個
・皿頭タッピングネジがご入用の際は、別途お問い合わせ下さい。

【寸法】
OT-B456-SUS図面寸法

OT-B456-SUS図面寸法

先頭に戻る


【取付け説明】
OT-B456-SUS付属部品表

OT-B456-SUS枠・壁面へ取付け

OT-B456-SUSガラス扉の取付け

OT-B456-SUSアブソーバーの取付け

OT-B456-SUS戸先の調整方法

※構造上、ガラス扉の開閉時に多少の音が鳴りますが品質上問題はありません。
ご了承下さい。


OT-B456-SUS取り付け時の注意事項
